Zahnstangen

Vielfältig einsetzbar und wartungsarm

Zahnstangen aus Kunststoff werden in vielen Bereichen der Technik eingesetzt.

Insbesondere im Maschinen- und Anlagenbau, der Automobilindustrie sowie der Elektrotechnik. Kunststoffe sorgen für einen ruhigen, wartungsarmen Lauf. Die Zahnstangen aus Kunststoff sind immer geradverzahnt und haben einem Eingriffswinkel von 20°. Häufig wird POM (metacetal®) wegen der guten mechanischen Eigenschaften (wie z.B. Härte, Dimensionsstabilität und Gleit- und Verschleißverhalten) eingesetzt. Es sind aber auch andere Thermoplaste, je nach Anwendungsfall, möglich.

Passende Zahnräder zu den angebenden Modulen finden Sie weiter unten in den Akkordeons.

Eingriffswinkel 20°
Maße ohne Toleranzangabe nach DIN ISO 2768 mittel

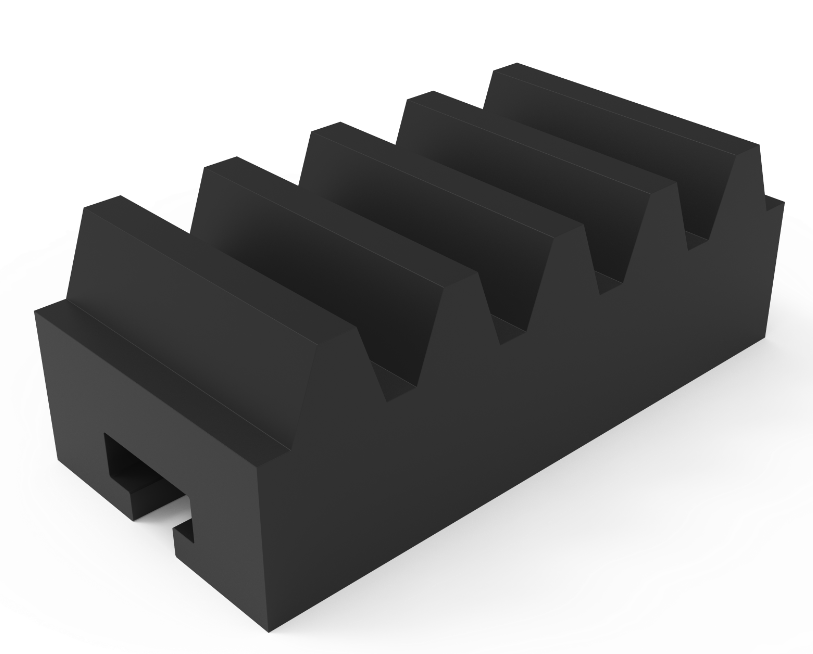

Auf Wunsch / Anforderung können wir auch eine T-Nut in die Zahnstange einbringen.

_{Passende Zahnräder zu den angegebenen Modulen finden Sie hier.}

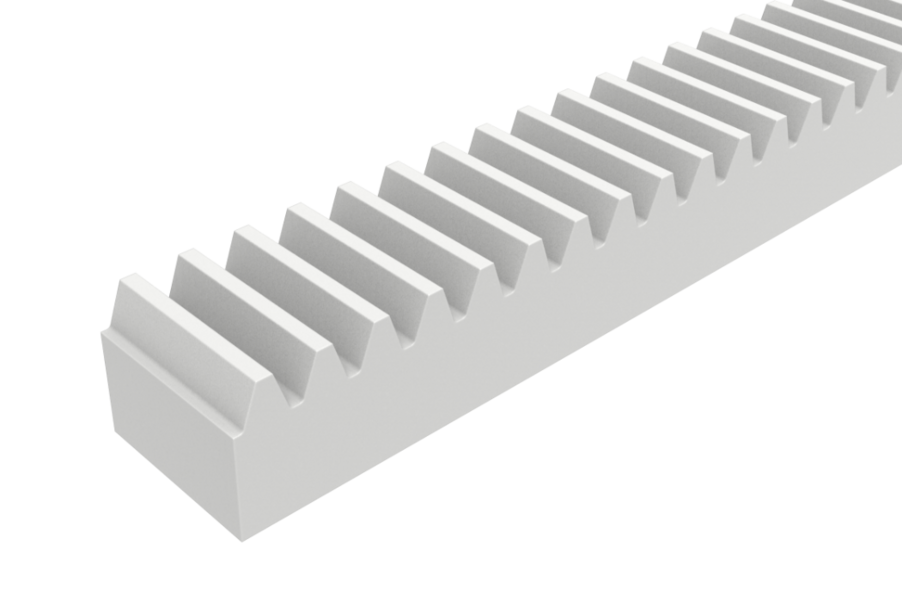

Zahnstangen aus POM, weiß, gefräste Zähne, schmale Ausführung

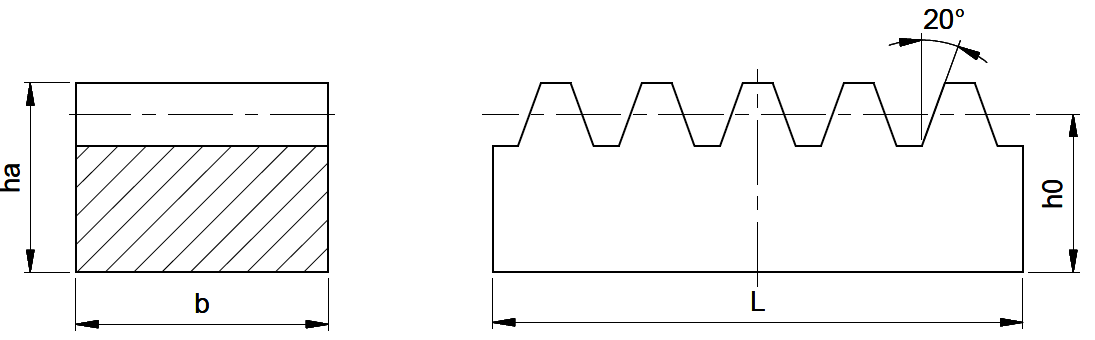

	Artikelnummer weiß	Artikelnummer schwarz	b in mm	ha in mm	h0 in mm	*Nennlänge L in mm**	Gewicht in g
Modul 1,0	M103861	M103862	15	15	14	250	75
	M103863	M103864	15	15	14	500	149
	M103865	M103866	15	15	14	1000	300
Modul 1,5	M103867	M103868	17	17	15,5	250	92
	M103869	M103870	17	17	15,5	500	186
	M103871	M103872	17	17	15,5	1000	400
Modul 2,0	M103873	M103874	20	20	18	250	127
	M103875	M103876	20	20	18	500	254
	M103877	M103878	20	20	18	1000	500
Modul 2,5	M103879	M103880	25	25	22,5	250	198
	M103881	M103882	25	25	22,5	500	397
	M103883	M103884	25	25	22,5	1000	800
Modul 3,0	M103887	M103888	30	30	27	250	400
	M103890	M103891	30	30	27	500	800
	M103892	M103893	30	30	27	1000	1600

Zahnstangen aus POM, weiß, gefräste Zähne, schmale Ausführung
	Artikelnummer	b in mm	ha in mm	h0 in mm	*Nennlänge L in mm**	Gewicht in g
Modul 0,5**	M103843	4**	6	5,5	250	8
Modul 0,7	M103844	5	7	6,3	250	11
Modul 1,0	M103845	10	10	9	250	32
	M103846	10	10	9	500	63
Modul 1,25	M103847	10	10	8,75	250	31
	M103848	10	10	8,75	500	61
Modul 1,5	M103849	15	15	13,5	250	72
	M103850	15	15	13,5	500	140
	M103851	15	15	13,5	1000	285
Modul 2,0	M103852	16	16	14	500	157
	M103853	16	16	14	1000	312
	M103854	16	16	14	1500	466
Modul 2,5	M103855	20	20	17,5	500	243
	M103856	20	20	17,5	1000	489
	M103857	20	20	17,5	1500	735
Modul 3,0	M103858	25	25	22	500	385
	M103859	25	25	22	1000	772
	M103860	25	25	22	1500	1146

** b=4mm +/-0,2 mm
