Zahnräder

Sprechende Artikelnummer für Zahnräder (Stahlkern / Nut)

Passendes Zahnrad vom Modul und Zähnezahl (Zahnbreite) auswählen
Bsp. M103259 (Z=10, m=0,5)
Artikelnummer mit angaben zum Stahlkern und / oder Nut ergänzen

	SK		N
Artikelnummer	Stahlkern Innendurchmesser	Stahlkern Außendurchmesser	Nutbreite	Nuttiefe
	SI	SA	Nb	Nt
M103259	30	10	5	12
M103259	30	10	/	/
M103259	/	/	5	12

Zahnrad mit Nut

Bsp.

Zahnrad mit Stahlkern und Nut -> M103259 (SK30-10) (N5- 12)

Zahnrad mit Stahlkern (Ohne Nut) -> M103259 (SK30-10)

Zahnrad mit Nut (Ohne Stahlkern) -> M103259 (N5-12)

Zahnrad mit Stahlkern

Zahnrad, naturfarben

Zahnrad, weiß

Verzahnungsqualität 10d25 DIN 3967
Eingriffswinkel 20°
Maße ohne Toleranzangabe nach DIN ISO 2768 mittel.

Passende Zahnstangen zu den angegebenen Modulen finden Sie hier. Zahnräder mit Stahlkern und / oder Nut (Sprechende Artikelnummer) finden Sie hier auf dieser Seite.

Stirnzahnräder aus POM, weiß, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 0,5 Zahnbreite b = 4 mm

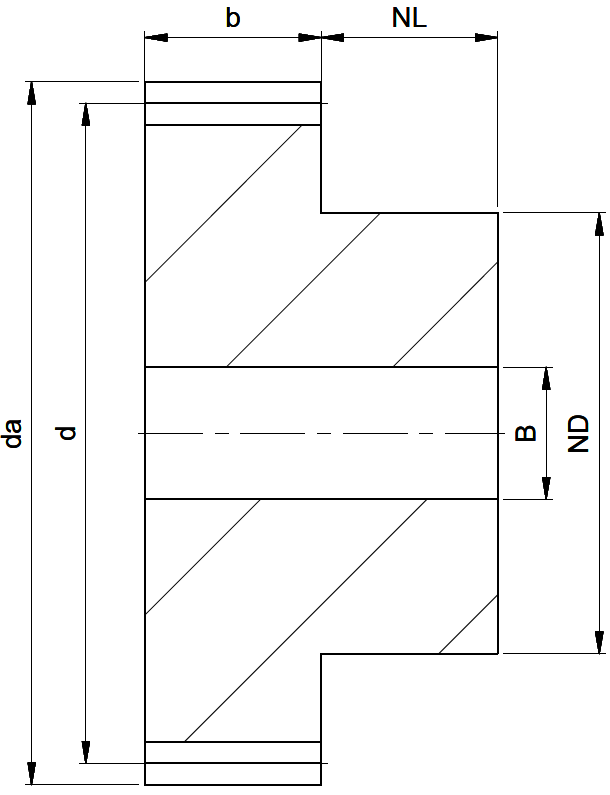

Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	4	6	5	4	3,5	2	0,7	0,12	M103259
12	4	7	6	4	4	2	1	0,18	M103260
13	4	7,5	6,5	4	5	2	1,2	0,25	M103261
14	4	8	7	4	5	2	1,3	0,28	M103262
15	4	8,5	7,5	4	6	3	1,5	2,8	M103263
16	4	9	8	4	6	3	1,6	0,34	M103264
17	4	9,5	8,5	4	6	3	1,7	0,36	M103265
18	4	10	9	4	6	3	1,9	0,42	M103266
19	4	10,5	9,5	4	8	3	2,2	0,57	M103267
20	4	11	10	4	8	3	2,5	0,63	M103268
21	4	11,5	10,5	4	8	3	2,8	0,66	M103269
22	4	12	11	4	8	3	3,2	0,71	M103270
23	4	12,5	11,5	4	8	3	3,5	0,8	M103271
24	4	13	12	4	8	3	3,9	0,8	M103272
25	4	13,5	12,5	4	10	3	4,3	0,9	M103273
26	4	14	13	4	10	3	4,7	1,1	M103274
27	4	14,5	13,5	4	10	3	5,1	1,1	M103275
28	4	15	14	4	10	3	5,6	1,2	M103276
30	4	16	15	4	10	3	6,5	1,4	M103277
32	4	17	16	4	12	4	7,6	1,6	M103278
35	4	18,5	17,5	4	12	4	9,3	1,7	M103279
36	4	19	18	4	12	4	10	1,8	M103280
38	4	20	19	4	12	4	11,3	2,1	M103281
40	4	21	20	4	12	4	12,7	2,2	M103419
42	4	22	21	4	12	4	14,2	2,4	M103420
45	4	23,5	22,5	4	12	4	16,7	2,7	M103421
48	4	25	24	4	12	4	19,3	3	M103422
50	4	26	25	4	15	4	21	3	M103423
52	4	27	26	4	15	4	23	3,8	M103424
54	4	28	27	4	15	4	25	4	M103425
55	4	28,5	27,5	4	15	4	26,5	4,2	M103426
56	4	29	28	4	15	4	27	4,3	M103427
60	4	31	30	5	15	4	29	5	M103428
64	4	33	32	5	18	5	31	6	M103429
65	4	33,5	32,5	5	18	5	32	6,3	M103430
70	4	36	35	5	18	5	34	6,8	M103431
72	4	37	36	5	18	5	35,5	7,1	M103432
75	4	38,5	37,5	5	18	5	37	7,7	M103433
80	4	41	40	5	18	5	39,5	8,4	M103434
85	4	43,5	42,5	5	25	5	41,9	11,5	M103435
90	4	46	45	5	25	5	44	12,2	M103426
96	4	49	48	5	25	5	47	13	M103437
100	4	51	50	5	25	5	49	14,3	M103438
114	4	58	57	5	25	5	55	17,6	M103439
120	4	61	60	5	25	5	58	18,6	M103440

Stirnzahnräder aus POM, weiß, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 0,7 Zahnbreite b = 5 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	5	8,4	7	6	5	3	1,9	0,3	M103335
12	5	9,8	8,4	6	6	3	2,6	0,5	M103337
13	5	10,5	9,1	6	7	3	3	0,65	M103339
14	5	11,2	9,8	6	8	3	3,4	0,85	M103340
15	5	11,9	10,5	6	8	3	3,8	0,88	M103341
16	5	12,6	11,2	6	8	3	4,3	0,95	M103342
17	5	13,3	11,9	6	8	3	4,4	1	M103343
18	5	14	12,6	6	10	3	5,1	1,4	M103345
19	5	14,7	13,3	6	10	3	5,8	1,4	M103348
20	5	15,4	14	6	10	4	6,6	1,5	M103352
21	5	16,1	14,7	6	10	4	7,4	1,6	M103354
22	5	16,8	15,4	6	12	4	8,2	2,1	M103355
23	5	17,5	16,1	6	12	4	9,2	2,1	M103356
24	5	18,2	16,8	6	12	4	10,1	2,2	M103357
25	5	18,9	17,5	6	12	4	11,2	2,4	M103361
26	5	19,6	18,2	6	12	4	12,2	2,5	M103363
27	5	20,3	18,9	6	12	4	13,4	2,7	M103364
28	5	21	19,6	6	12	4	14,6	2,8	M103365
30	5	22,4	21	6	15	4	17,1	3,6	M103367
32	5	23,8	22,4	6	15	4	20	4,1	M103368
35	5	25,9	24,5	6	15	4	24,5	4,5	M103369
36	5	26,6	25,2	6	15	4	26	4,7	M103370
38	5	38	26,6	6	15	4	29,5	5,2	M103371
40	5	29,4	28	6	15	4	33,5	5,5	M103372
42	5	30,8	29,4	6	20	5	37,5	7,1	M103373
45	5	32,9	31,5	6	20	5	44	7,8	M103374
48	5	35	33,6	6	20	5	51	8,2	M103375
50	5	36,4	35	6	20	5	56	9	M103376
52	5	37,8	36,4	6	20	5	61,5	9,6	M103378
54	5	39,2	37,8	6	20	5	65	9	M103379
55	5	39,9	38,5	6	20	5	66	8,5	M103380
56	5	40,6	39,6	6	20	5	67,5	10,6	M103381
60	5	43,4	42	8	20	5	72,5	12,7	M103383
64	5	46,2	44,8	8	20	5	77,5	14,4	M103385
65	5	46,9	45,5	8	20	5	79	14,6	M103386
70	5	50,4	49	8	20	5	85	16,3	M103388
72	5	51,8	50,4	8	20	6	87	17	M103389
75	5	53,9	52,5	8	20	6	90,5	18,1	M103392
80	5	57,4	56	8	20	6	96,5	20,1	M103393
85	5	60,9	59,5	8	20	6	101,5	22,2	M103395
90	5	64,4	63	8	20	6	109	24,7	M103402
96	5	68,6	67,2	8	25	8	116	29,2	M103403
100	5	71,4	70	8	25	8	121	30,5	M103405
114	5	81,2	79,8	8	25	8	137,5	39,8	M103407
120	5	85,4	84	8	25	8	144,5	43,2	M103408

Stirnzahnräder aus POM, schwarz, breit, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 1 Zahnbreite b = 15 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	15	12	10	10	8	4	0,13	1,6	M103294
12	15	14	12	10	9	4	0,17	2,2	M103295
15	15	17	15	10	12	6	0,25	4,3	M103296
18	15	20	18	10	15	6	0,33	6,8	M103297
20	15	22	20	10	16	6	0,44	8,3	M103298
24	15	26	24	10	20	8	0,67	11,5	M103299
25	15	27	25	10	20	8	0,74	12,3	M103300
28	15	30	28	10	20	8	0,96	14,9	M103301
30	15	32	30	10	20	8	1,13	16,8	M103302
32	15	34	32	10	25	8	1,32	21,3	M103303
36	15	38	36	10	25	8	1,74	25,7	M103304
40	15	42	40	10	25	8	2,22	30,7	M103305
45	15	47	45	10	30	8	2,94	40,6	M103306
50	15	52	50	10	30	8	3,68	48,4	M103307
56	15	58	56	10	40	8	4,11	66,4	M103308
60	15	62	60	10	40	8	4,43	73,9	M103309
72	15	74	72	10	50	10	5,36	109	M103311
75	15	77	75	10	50	10	5,58	116	M103312
80	15	82	80	10	60	10	5,96	141	M103314
90	15	92	90	10	60	10	6,71	169	M103315
100	15	102	100	10	60	10	7,44	200	M103316

Stirnzahnräder aus POM, weiß, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 1 Zahnbreite b = 10 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	10	12	10	6	8	5	0,08	1	M103283
11	10	13	11	6	8	5	0,1	1,2	M103285
12	10	14	12	6	10	5	0,11	1,7	M103286
13	10	15	13	6	10	5	0,13	2	M103287
14	10	16	14	6	10	5	0,15	2,3	M103288
15	10	17	15	6	12	5	0,17	2,8	M103289
16	10	18	16	6	12	5	0,18	3,2	M103290
17	10	19	17	6	12	5	0,19	3,5	M103291
18	10	20	18	6	12	5	0,22	4	M103292
19	10	21	19	6	15	5	0,26	4,9	M103293
20	10	22	20	8	15	5	0,29	5,8	M103310
21	10	23	21	8	15	5	0,33	6,2	M103313
22	10	24	22	8	15	5	0,36	6,5	M103317
23	10	25	23	8	15	5	0,4	7,1	M103344
24	10	26	24	8	15	5	0,45	7,6	M103346
25	10	27	25	8	15	5	0,49	8,2	M103347
26	10	28	26	8	15	5	0,54	8,7	M103349
27	10	29	27	8	15	5	0,59	9,3	M103350
28	10	30	28	8	15	5	0,64	9,9	M103351
30	10	32	30	8	15	5	0,76	11,2	M103353
32	10	34	32	8	18	6	0,88	13,2	M103358
35	10	37	35	8	18	6	1,09	15,4	M103360
36	10	38	36	8	18	6	1,16	16,1	M103362
38	10	40	38	8	18	6	1,32	17,9	M103366
40	10	42	40	8	18	6	1,48	19,6	M103390
42	10	44	42	8	18	6	1,66	21,5	M103396
45	10	47	45	8	18	6	1,96	24	M103398
48	10	50	48	8	20	6	2,28	27,8	M103401
50	10	52	50	8	20	6	2,45	30	M103406
52	10	54	52	8	20	6	2,54	32,4	M103410
54	10	56	54	8	20	6	2,64	34,6	M103413
55	10	57	55	8	20	6	2,69	35,6	M103415
56	10	58	56	8	20	6	2,74	36,9	M103417
60	10	62	60	8	25	6	2,95	44,1	M103418
64	10	66	64	10	25	6	3,16	51,1	M103443
65	10	67	65	10	25	6	3,21	52,7	M103444
70	10	72	70	10	25	6	3,47	59,6	M103445
72	10	74	72	10	30	6	3,57	65,5	M103446
75	10	77	75	10	30	6	3,72	71,1	M103447
80	10	82	80	10	50	10	3,97	94,7	M103448
85	10	87	85	10	50	10	4,22	104,1	M103449
90	10	92	90	10	50	10	4,47	113,1	M103450
96	10	98	96	10	50	10	4,68	126,1	M103451
100	10	102	100	10	50	10	4,96	135	M103452
120	10	122	120	10	50	10	5,94	182,6	M103453

Stirnzahnräder aus POM, schwarz, breit, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 1,5 Zahnbreite b = 17 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	17	18	15	13	12	6	0,34	5	M103318
12	17	21	18	13	14	6	0,48	7,6	M103319
15	17	25,5	22,5	13	18	8	0,71	11,9	M103320
18	17	30	27	13	20	8	0,93	16,5	M103321
20	17	33	30	13	25	8	1,2	22,8	M103322
24	17	39	36	13	25	8	1,87	30,2	M103323
25	17	40,5	37,5	13	25	8	2,06	32,2	M103324
28	17	45	42	13	30	8	2,7	42,7	M103325
30	17	48	45	13	30	8	3,18	47,5	M103326
36	17	57	54	13	35	8	4,91	68,6	M103327
40	17	63	60	13	40	8	6,31	86,6	M103328
45	17	70,5	67,5	13	50	12	8,34	115	M103331
50	17	78	75	13	50	12	9,38	135	M103332
56	17	87	84	13	60	12	9,66	177	M103333
60	17	93	90	13	60	12	11,4	196	M103334
72	17	111	108	13	80	12	13,3	302	M103336
90	17	138	135	13	80	12	17,1	423	M103338

Stirnzahnräder aus POM, weiß, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 1,25 Zahnbreite b = 10 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	10	15	12,5	8	10	5	0,14	2,1	M103377
12	10	17,5	15	10	10	5	0,19	3	M103382
14	10	20	17,5	10	12	5	0,25	4,3	M103384
15	10	21,25	18,75	10	15	8	0,28	4,7	M103387
18	10	25	22,5	10	15	8	0,41	6,4	M103391
20	10	27,5	25	10	15	8	0,52	7,8	M103394
24	10	32,5	30	10	20	8	0,73	12,7	M103397
25	10	33,75	31,25	10	20	8	0,81	13,3	M103399
30	10	40	37,5	10	20	8	1,25	18,4	M103400
32	10	42,5	40	10	20	8	1,45	20,4	M103404
35	10	46,25	43,75	10	20	8	1,79	23,8	M103409
36	10	47,5	45	10	20	8	1,92	24,9	M103411
38	10	50	47,5	10	20	8	2,18	27,7	M103412
40	10	52,5	50	10	20	8	2,46	30,2	M103413
50	10	65	62,5	10	20	8	3,83	45,6	M103416

Stirnzahnräder aus POM, weiß, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 1,5 Zahnbreite b = 15 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	15	18	15	10	12	6	0,3	4	M103465
12	15	21	18	10	18	8	0,42	6,6	M103466
13	15	22,5	19,5	10	18	8	0,48	7,6	M103467
14	15	24	21	10	18	8	0,55	8,6	M103468
15	15	25,5	22,5	10	18	8	0,63	9,7	M103469
16	15	27	14	10	20	10	0,7	10,7	M103470
18	15	30	27	10	20	10	0,82	13,4	M103471
20	15	33	30	10	25	10	1,06	18,5	M103472
22	15	36	33	10	25	10	1,34	21,6	M103473
24	15	39	36	10	25	10	1,65	25	M103475
25	15	40,5	37,5	10	25	10	1,82	26,7	M103476
28	15	45	42	10	25	10	2,38	32,7	M103477
30	15	48	45	10	30	10	2,81	40,1	M103478
32	15	51	48	10	30	10	3,28	44,5	M103480
35	15	55,5	52,5	10	30	10	4,05	51,9	M103481
36	15	57	54	10	30	10	4,33	54,5	M103482
38	15	60	57	10	30	10	4,93	59,7	M103483
40	15	63	60	10	30	10	5,57	65,8	M103484
42	15	66	63	10	35	10	6,25	75,4	M103485
45	15	70,5	67,5	10	35	10	7,36	85,4	M103486
48	15	75	72	10	35	10	7,92	96,1	M103487
50	15	78	75	10	35	10	8,28	102	M103488
55	15	85,5	82,5	10	35	10	9,17	122	M103489
60	15	93	90	10	40	10	10,1	147	M103490
65	15	100,5	97,5	10	40	10	10,9	171	M103491
70	15	108	105	10	40	10	11,8	195	M103492
72	15	111	108	10	40	10	11,7	205	M103493
75	15	115,5	112,5	10	40	10	13,2	220	M103494
80	15	123	120	10	50	10	13,5	265	M103495
90	15	138	135	10	50	10	15,1	322	M103496
100	15	153	150	10	50	10	16,8	393	M103497
120	15	183	180	10	70	15	20	588	M103498

Stirnzahnräder aus POM, schwarz, breit, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 2 Zahnbreite b = 20 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	20	24	20	15	15	8	0,75	9,9	M103499
12	20	28	24	15	18	8	1,04	15,4	M103500
15	20	34	30	15	24	8	1,55	25,9	M103501
18	20	40	36	15	25	8	2,06	35,3	M103502
20	20	44	40	15	30	8	3,69	46,4	M103503
24	20	52	48	15	35	12	4,25	64,6	M103504
25	20	54	50	15	35	12	4,63	68,9	M103505
30	20	64	60	15	40	12	7,19	98,9	M103506
36	20	76	72	15	50	12	11,5	148	M103507
40	20	84	80	15	50	12	14,3	175	M103508
45	20	94	90	15	60	12	17,6	230	M103509
50	20	104	100	15	70	15	19,8	289	M103510
60	20	124	120	15	70	15	24	385	M103511
90	20	184	180	15	90	20	35,1	821	M103512

Stirnzahnräder aus POM, weiß, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 2 Zahnbreite b = 16 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	16	24	20	15	15	8	0,6	8	M103654
12	16	28	24	15	20	8	0,83	13,9	M103656
14	16	32	28	15	20	8	1,08	18	M103657
15	16	34	30	15	20	12	1,24	17	M103658
16	16	36	32	15	25	12	1,38	23,2	M103659
18	16	40	36	15	30	12	1,65	32	M103661
20	16	44	40	15	30	12	2,15	37,3	M103662
20	16	52	48	15	30	12	3,4	50	M103663
25	16	54	50	15	30	12	3,7	53,6	M103664
28	16	60	56	15	30	12	4,85	64,4	M103665
30	16	64	60	15	30	12	5,75	72,7	M103666
32	16	68	64	15	40	12	6,7	92,6	M103667
35	16	74	70	15	45	12	7,8	114	M103668
36	16	76	72	15	45	12	9,15	118	M103669
40	16	84	80	15	50	12	11,5	149	M103670
45	16	94	90	15	50	12	14,1	177	M103671
50	16	104	100	15	60	12	15,8	231	M103672
56	16	116	112	15	60	12	17,7	272	M103674
60	16	124	120	15	60	12	19,2	307	M103675
70	16	144	140	20	70	15	22,6	439	M103677
72	16	148	144	20	70	15	23,3	459	M103678
75	16	154	150	20	70	20	24,2	482	M103680
80	16	164	160	20	70	20	25,9	536	M103681
90	16	184	180	20	70	20	28,9	654	M103682
100	16	204	200	20	80	20	32,1	819	M103683
120	16	244	240	20	80	20	38,4	1125	M103684

Stirnzahnräder aus POM, schwarz, breit, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 2,5 Zahnbreite b = 25 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	25	30	25	15	20	8	1,54	20	M103514
12	25	35	30	15	20	8	2,14	27,5	M103515
15	25	42,5	37,5	15	25	8	3,2	44,9	M103516
18	25	50	45	15	35	8	4,25	71,5	M103517
20	25	55	50	15	35	12	5,56	81,7	M103518
24	25	65	60	15	40	12	8,75	118	M103519
25	25	67,5	62,5	15	45	12	9,65	133	M103520
30	25	80	75	15	50	12	15	187	M103521
36	25	95	90	15	60	12	24	273	M103522
40	25	105	100	15	70	12	30	346	M103523
45	25	117,5	112,5	15	70	15	34,5	414	M103524
50	25	130	125	15	80	15	38,8	519	M103525
60	25	155	150	15	90	15	46,8	734	M103526

Stirnzahnräder aus POM, weiß, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 2,5 Zahnbreite b = 20 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	20	30	25	15	20	10	1,23	15,6	M103575
12	20	35	30	15	20	10	1,71	21,7	M103576
14	20	40	35	15	20	10	2,23	29,3	M103577
15	20	42,5	37,5	15	25	12	2,56	35	M103578
16	20	45	40	15	25	12	2,85	39,5	M103580
18	20	50	45	15	30	12	3,4	53	M103581
20	20	55	50	15	30	12	4,45	63	M103582
24	20	65	60	15	30	12	7	87	M103583
25	20	67,5	62,5	15	40	12	7,7	105	M103584
28	20	75	70	15	40	12	10,1	127	M103585
30	20	80	75	15	40	12	12	143	M103586
35	20	92,5	87,5	15	50	12	17,3	202	M103587
36	20	95	90	15	50	15	19,2	226	M103588
40	20	105	100	20	50	15	23,9	264	M103589
45	20	117,5	112,5	20	50	15	27,6	322	M103590
50	20	130	125	20	70	15	31	443	M103591
56	20	145	140	20	70	20	34,7	515	M103592
60	20	155	150	20	70	20	37,4	585	M103593
72	20	185	180	20	80	20	45,3	826	M103594
80	20	205	200	20	90	20	50,3	1029	M103596
90	20	230	225	20	100	20	56,7	1301	M103597
100	20	255	250	20	100	25	62,9	1549	M103598
120	20	305	300	20	120	25	75,3	2242	M103600

Stirnzahnräder aus POM, schwarz, breit, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 3 Zahnbreite b = 30 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	30	36	30	20	25	12	2,79	35,1	M103527
12	30	42	36	20	25	12	3,84	48	M103528
15	30	51	45	20	35	12	5,76	84,9	M103529
18	30	60	54	20	45	12	7,74	131	M103530
20	30	66	60	20	45	12	10,1	154	M103531
24	30	78	72	20	50	12	15,8	216	M103532
25	30	81	75	20	60	14	17,5	251	M103533
30	30	96	90	20	60	14	27,2	332	M103534
35	30	111	105	20	80	14	41,9	489	M103535
36	30	114	108	20	80	14	45	509	M103536
40	30	126	120	20	80	14	52,4	599	M103537
45	30	141	135	20	90	20	59,5	749	M103538
50	30	156	150	20	100	20	66,7	930	M103539
60	30	186	180	20	100	20	81	1253	M103540

Stirnzahnräder aus POM, weiß, mit einseitiger Nabe, gefräste Zähne, gerade verzahnt Modul 3 Zahnbreite b = 25 mm
Zähnezahl	b in mm	da in mm	d in mm	NL in mm	ND in mm	BJS10 in mm	*zul. MD in Ncm**	Gewicht g	Artikelnummer
10	25	36	30	15	25	12	2,3	27	M103606
12	25	42	36	15	25	12	3,2	38	M103621
14	25	48	42	15	25	12	4,2	52	M103622
15	25	51	45	15	25	12	4,8	58	M103623
18	25	60	54	15	30	12	6,45	87	M103624
20	25	66	60	15	30	12	8,4	106	M103625
24	25	78	72	15	30	12	13,2	149	M103626
25	25	81	75	15	45	15	14,6	179	M103627
28	25	90	84	15	45	15	19,2	217	M103628
30	25	96	90	15	45	15	22,7	244	M103629
35	25	111	105	15	45	15	35	325	M103630
36	25	114	108	15	45	15	37,5	340	M103631
40	25	126	120	15	50	15	43,7	424	M103632
45	25	141	135	15	50	20	49,6	521	M103633
48	25	150	144	15	50	20	53,2	603	M103634
50	25	156	150	20	70	20	55,6	708	M103635
56	25	174	168	20	70	20	62,2	854	M103636
60	25	186	180	20	70	20	67,5	987	M103637

Nach oben

Name	Zweck	Ablauf	Typ	Anbieter
_pk_ses	Kurzzeitiges Cookie, um vorübergehende Daten des Besuchs zu speichern.	Session	HTML	Matomo
_pk_id	Wird verwendet, um ein paar Details über den Benutzer wie die eindeutige Besucher-ID zu speichern.	1 Jahr	HTML	Matomo

Zahnräder mit und ohne Stahlkern / Nut

Zahnräder

Modul 0,5 weiß

Modul 0,7 weiß

Modul 1 schwarz

Modul 1 weiß

Modul 1,5 schwarz

Modul 1,25 weiß

Modul 1,5 weiß

Modul 2 schwarz

Modul 2 weiß

Modul 2,5 schwarz

Modul 2,5 weiß

Modul 3 schwarz

Modul 3 weiß
