Standardkettenführungen und Gleitprofile für Rollenketten

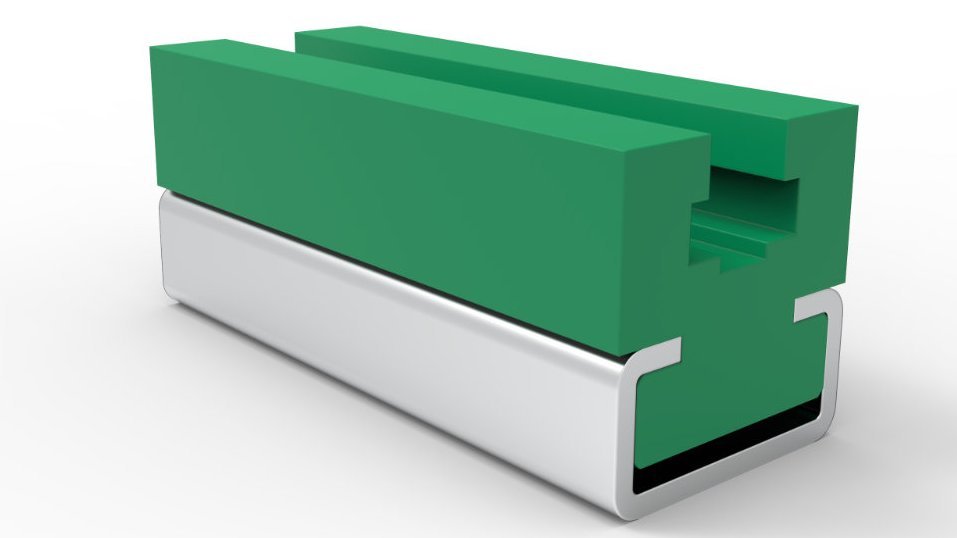

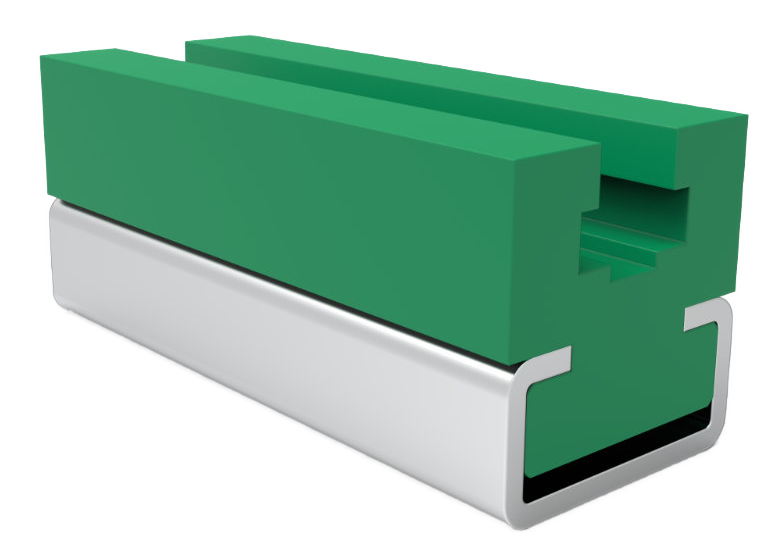

Ketten-Nr.	Kettenabmessung in Zoll	C-Profil	B1	B2	H	Hc	d1	d2	g	h1	h2	h3	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
DIN 8187	3/8" x 5/32"	C3	20	20	18	21	6,6	4	9,4	3,6	7	8	0,258	221310025	M101748	351020003
DIN 8187 - 06B-1	3/8" x 7/32"	C3	20	20	18	21	6,6	4	9,4	5,5	8,9	10	0,245	221310026	M101750	351020003
DIN 8187 - 083-1	1/2" x 3/16"	C3	20	20	18	21	8	5	10,8	4,5	8	9,5	0,237	221310027	M101751	351020003
DIN 8187 - 085-1	1/2" x 1/4"	C7	24	28	28	32	8	5	11,8	6,2	9,8	11,3	0,514	221310028	M101753	351020007
DIN 8187 - g=12,8mm	1/2" x 1/4"	C7	24	28	28	32	8,8	5	12,8	6,2	10,2	11,7	0,501	221310029	M101754	351020007
DIN 8187 - 08B-1	1/2" x 5/16"	C7	24	28	28	32	8,9	5	12,8	7,4	11,5	13	0,489	221310030	M101755	351020007
DIN 8187	5/8" x 1/4"	C7	24	28	28	32	10,6	6	15,4	6,2	10,2	11,6	0,48	221310031	M101756	351020007
DIN 8187 - 10B-1	5/8" x 3/8"	C7	24	28	28	32	10,6	6	15,4	9,3	13,5	14,9	0,445	221310032	M101758	351020007
DIN 8187 - 12B-1	3/4" x 7/16"	C9	32	38	35	43	12,4	7	17	11,3	15,9	17,5	0,836	221310033	M101759	351020009
DIN 8187 - 16B-1	1" x 17 mm	C9	40	38	45	50	16,4	10	24	16	25,7	27,7	1,118	221310034	M101760	351020009
DIN 8187 - 20B-1	1 1/4" x 3/4"	C12	60	60	50	55	20	11	28	18	29,5	31,7	2,083	221310035	M101761	351020012
DIN 8187 - 24B-1	1 1/2" x 1"	C12	60	60	60	65	27	16	36,6	24	38,2	41,2	2,169	221310036	M101762	351020012
DIN 8187 - 28B-1	1 3/4" x 31 mm	C12	70	60	75	80	30	17	40	30	47	49	3,227	221310037	M101763	351020012
DIN 8187 - 32B-1	2" x 31 mm	C12	70	60	75	80	31	19	44,6	30	47,3	50	3,094	221310038	M101765	351020012

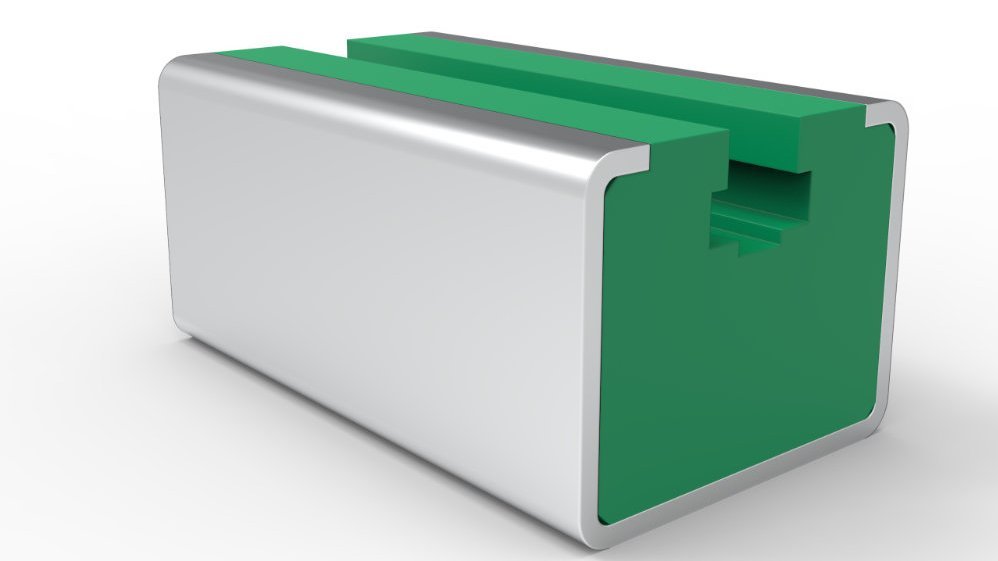

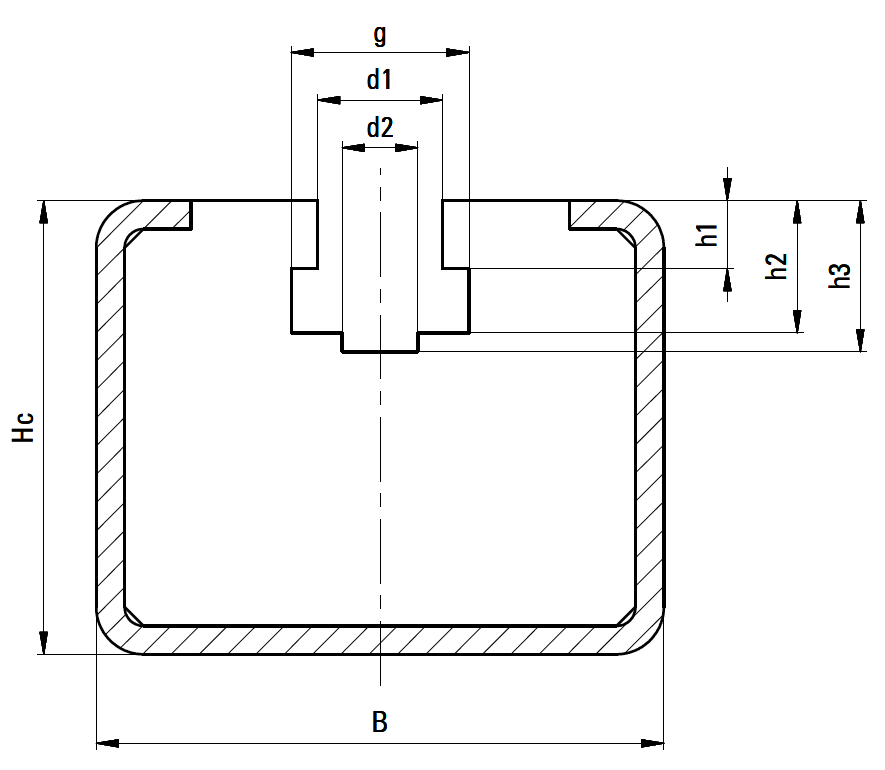

Ketten-Nr.	Kettenabmessung in Zoll	C-Profil	B	Hc	d1	d2	g	h1	h2	h3	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
DIN 8187	3/8" x 5/32"	C10	30	24	6,6	4	9,4	3,6	7	8	0,514	221410001	M101732	351020010
DIN 8187 - 06B-1	3/8" x 7/32"	C10	30	24	6,6	4	9,4	5,5	8,9	10	0,477	221410002	M101733	351020010
DIN 8187 - 083-1	1/2" x 3/16"	C10	30	24	8	5	10,8	4,5	8	9,5	0,469	221410003	M101734	351020010
DIN 8187 - 085-1	1/2" x 1/4"	C10	30	24	8	5	11,8	6,2	9,8	11,3	0,454	221410020	M101736	351020010
DIN 8187 - g=12,8mm	1/2" x 1/4"	C10	30	24	8,8	5	12,8	6,2	10,2	11,7	0,442	221410021	M101766	351020010
DIN 8187 - 08B-1	1/2" x 5/16"	C10	30	24	8,9	5	12,8	7,4	11,5	13	0,437	221410004	M101767	351020010
DIN 8187	5/8" x 1/4"	C10	30	24	10,6	6	15,4	6,2	10,2	11,6	0,422	221410022	M101768	351020010
DIN 8187 - 10B-1	5/8" x 3/8"	C10	30	24	10,6	6	15,4	9,3	13,5	14,9	0,406	221410005	M101769	351020010
DIN 8187 - 12B-1	3/4" x 7/16"	C10	30	24	12,4	7	17	11,3	15,9	17,5	0,337	221410006	M101770	351020010
DIN 8187 - 16B-1	1" x 17 mm	C11	45	40	16,4	10	24	16	25,7	27,7	0,953	221410007	M101779	351020011
DIN 8187 - 20B-1	1 1/4" x 3/4"	C11	45	40	20	11	28	18	29,5	31,7	0,753	221410008	M101783	351020011
DIN 8187 - 24B-1	1 1/2" x 1"	C13	65	55	27	16	36,6	24	38,2	41,2	1,719	221410009	M101787	351020013
DIN 8187 - 28B-1	1 3/4" x 31 mm	C13	65	60	30	17	41	30	47	49	1,589	221410010	M101786	351020013
DIN 8187 - 32B-1	2" x 31 mm	C13	65	60	31	19	44,6	30	47,3	50	1,472	221410011	M101788	351020013

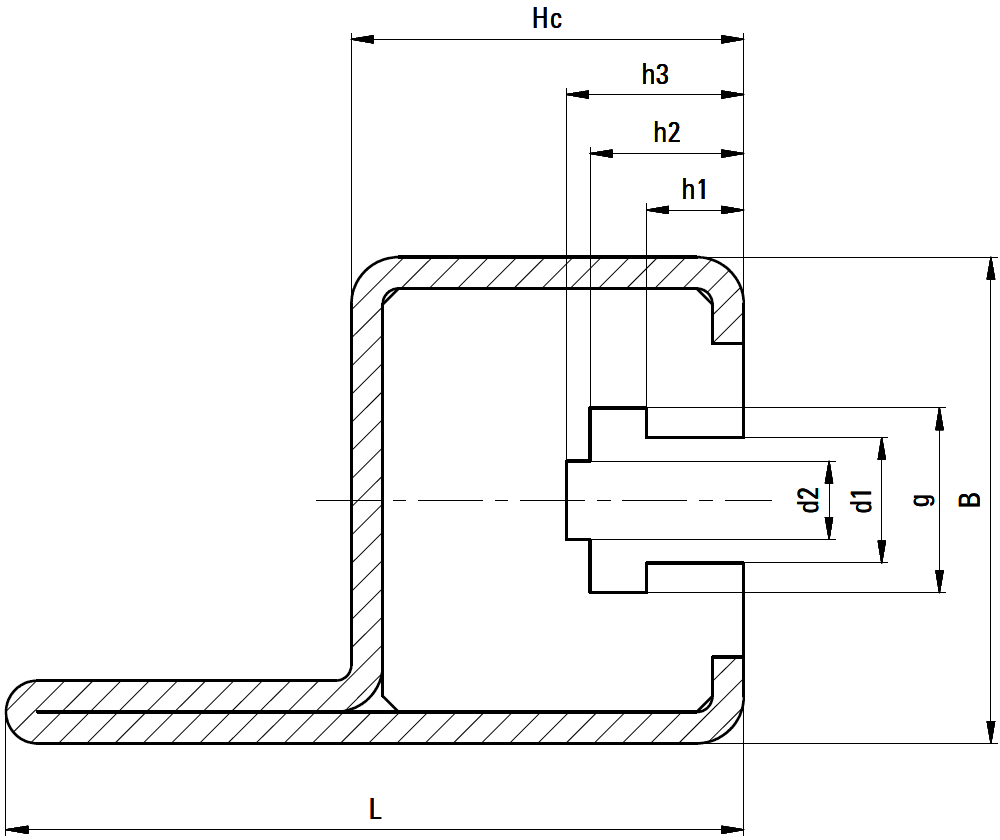

Ketten-Nr.	Kettenabmessung in Zoll	C-Profil	B	Hc	L	d1	d2	g	h1	h2	h3	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
DIN 8187	3/8" x 5/32"	C14H	31	25	47	6,6	4	9,4	3,6	7	8	0,523	221410001	M101805	351020014
DIN 8187 - 06B-1	3/8" x 7/32"	C14H	31	25	47	6,6	4	9,4	5,5	8,9	10	0,95	221410002	M101806	351020014
DIN 8187 - 083-1	1/2" x 3/16"	C14H	31	25	47	8	5	10,8	4,5	8	9,5	0,95	221410003	M101807	351020014
DIN 8187 - 085-1	1/2" x 1/4"	C14H	31	25	47	8	5	11,8	6,2	9,8	11,3	0,95	221410020	M101808	351020014
DIN 8187 - g=12,8mm	1/2" x 1/4"	C14H	31	25	47	8,8	5	12,8	6,2	10,2	11,7	0,95	221410021	M101809	351020014
DIN 8187 - 08B-1	1/2" x 5/16"	C14H	31	25	47	8,9	5	12,8	7,4	11,5	13	0,95	221410004	M101810	351020014
DIN 8187	5/8" x 1/4"	C14H	31	25	47	10,6	6	15,4	6,2	10,2	11,6	0,9	221410022	M101811	351020014
DIN 8187 - 10B-1	5/8" x 3/8"	C14H	31	25	47	10,6	6	15,4	9,3	13,5	14,9	0,9	221410005	M101812	351020014
DIN 8187 - 12B-1	3/4" x 7/16"	C14H	31	25	47	12,4	7	17	11,3	15,9	17,5	0,84	221410006	M101813	351020014

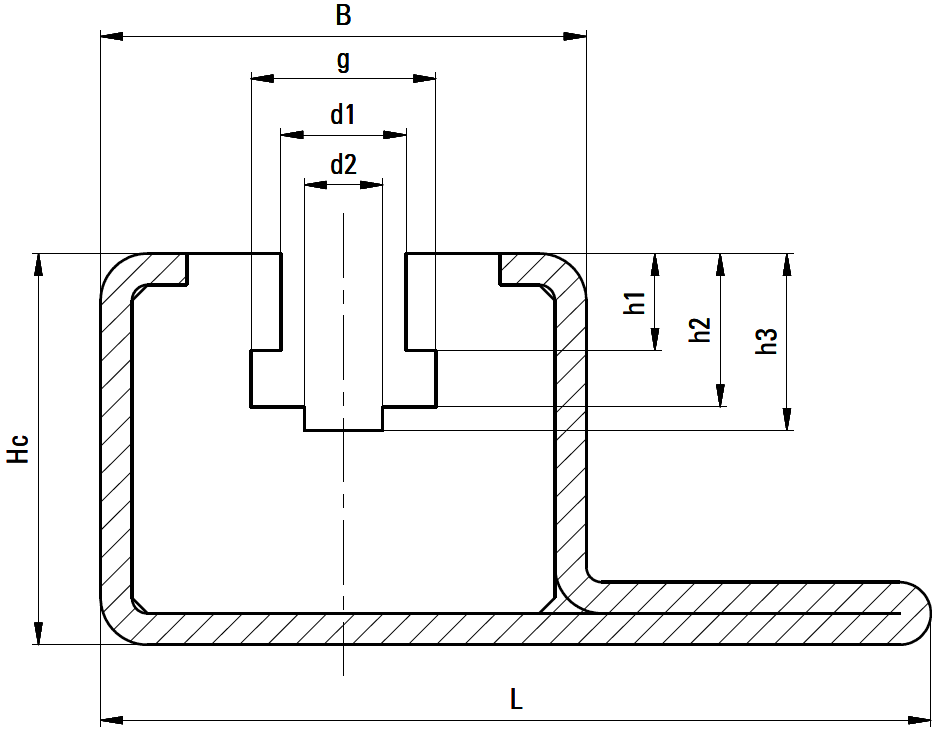

Ketten-Nr.	Kettenabmessung in Zoll	C-Profil	B	Hc	L	d1	d2	g	h1	h2	h3	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
DIN 8187	3/8" x 5/32"	C15V	31	25	53	6,6	4	9,4	3,6	7	8	0,523	221410001	M101814	351020015
DIN 8187 - 06B-1	3/8" x 7/32"	C15V	31	25	53	6,6	4	9,4	5,5	8,9	10	1,14	221410002	M101815	351020015
DIN 8187 - 083-1	1/2" x 3/16"	C15V	31	25	53	8	5	10,8	4,5	8	9,5	1,1	221410003	M101816	351020015
DIN 8187 - 085-1	1/2" x 1/4"	C15V	31	25	53	8	5	11,8	6,2	9,8	11,3	1,1	221410020	M101817	351020015
DIN 8187 - g=12,8mm	1/2" x 1/4"	C15V	31	25	53	8,8	5	12,8	6,2	10,2	11,7	1,1	221410021	M101818	351020015
DIN 8187 - 08B-1	1/2" x 5/16"	C15V	31	25	53	8,9	5	12,8	7,4	11,5	13	1,1	221410004	M101819	351020015
DIN 8187	5/8" x 1/4"	C15V	31	25	53	10,6	6	15,4	6,2	10,2	11,6	1,05	221410022	M101820	351020015
DIN 8187 - 10B-1	5/8" x 3/8"	C15V	31	25	53	10,6	6	15,4	9,3	13,5	14,9	1,05	221410005	M101821	351020015
DIN 8187 - 12B-1	3/4" x 7/16"	C15V	31	25	53	12,4	7	17	11,3	15,9	17,5	1,05	221410006	M101822	351020015

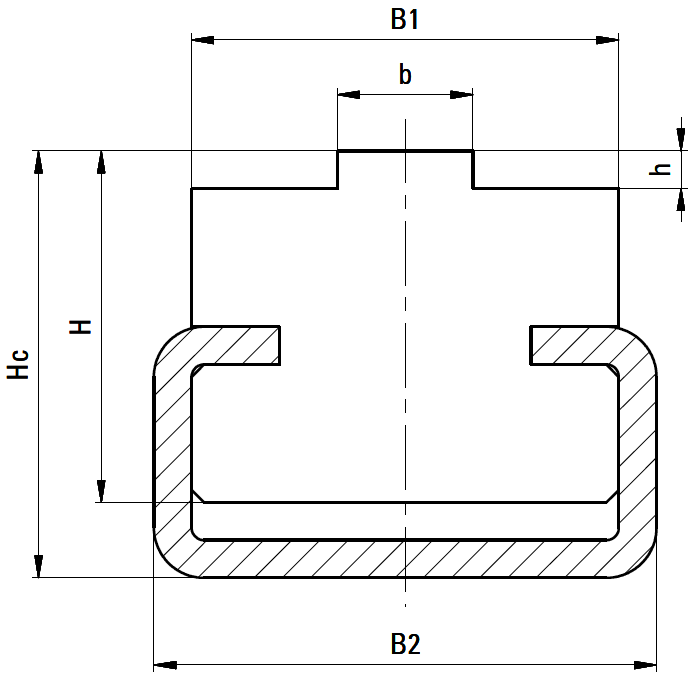

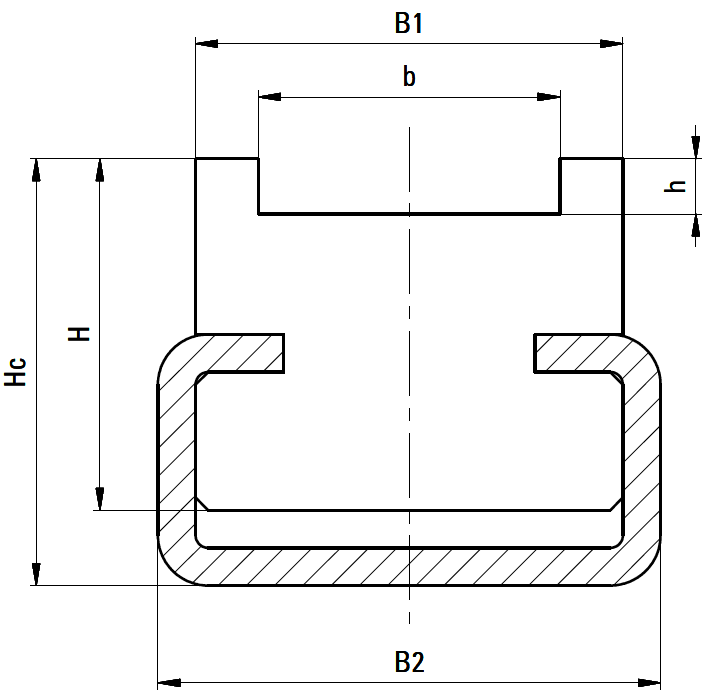

Ketten-Nr.	Kettenabmessung in Zoll	C-Profil	B1	B2	H	Hc	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
DIN 8187 - 06B-1	3/8" x 7/32"	C3	17	20	14	17	5,4	1,5	0,201	221210015	M101563	351020003
DIN 8187 - 083-1	1/2" x 3/16"	C3	17	20	14	17	4,5	1,5	0,205	221210002	M101572	351020003
DIN 8187 - 085-1	1/2" x 1/4"	C3	17	20	14	17	6,2	2,2	0,197	221210003	M101574	351020003
DIN 8187 - 08B-1	1/2" x 5/16"	C1	20	24	10	11	7,4	2,2	0,135	221210001	M101575	351020001
DIN 8187 - 08B-1	1/2" x 5/16"	C3	17	20	14	17	7,4	2,2	0,225	221210004	M101576	351020003
DIN 8187	5/8" x 1/4"	C3	17	20	14	17	6,2	2,6	0,41	221210005	M101577	351020003
DIN 8187 - 10B-1	5/8" x 3/8"	C3	17	20	14	17	9,3	2,6	0,205	221210006	M101578	351020003
DIN 8187 - 12B-1	3/4" x 7/16"	C3	20	20	14	17	11,3	2,4	0,222	221210007	M101579	351020003
DIN 8187 - 12B-1	3/4" x 7/16"	C5	24	28	14	18	11,3	2,4	0,274	221210008	M101580	351020005
DIN 8187 - 16B-1	1" x 17 mm	C5	24	28	14	18	16	3,5	0,282	221210009	M101581	351020005
DIN 8187 - 20B-1	1 1/4" x 3/4"	C5	28	28	14	18	18	4,2	0,59	221210010	M101582	351020005
DIN 8187 - 24B-1	1 1/2" x 1"	C9	33	38	23	30	24	5,5	0,704	221210011	M101583	351020009
DIN 8187 - 28B-1	1 3/4" x 31 mm	C9	38	38	23	30	30	6,8	0,731	221210012	M101585	351020009
DIN 8187 - 32B-1	2" x 31 mm	C9	38	38	23	30	30	7,7	0,749	221210013	M101586	351020009
DIN 8187 - 32B-1	2" x 31 mm	C12	60	60	25	35	30	7,7	1,24	221210014	M101587	351020012

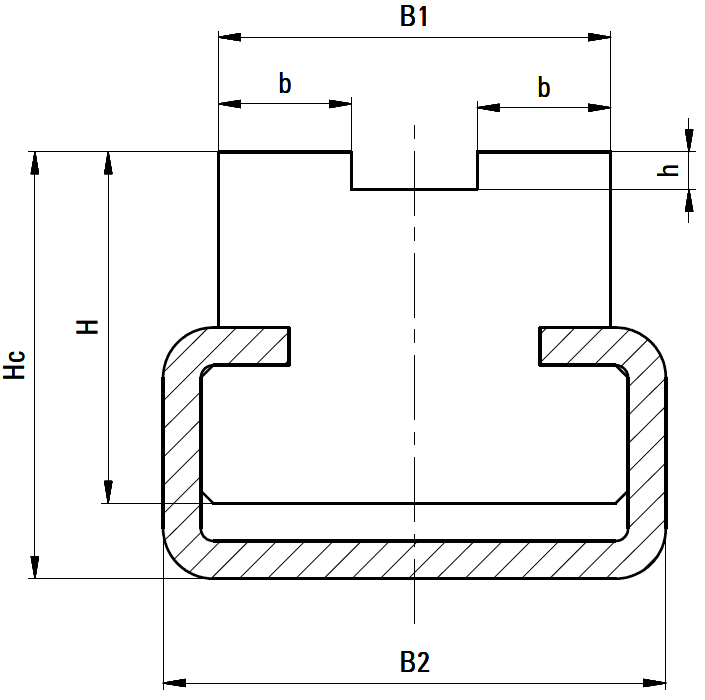

Ketten-Nr.	Kettenabmessung in Zoll	C-Profil	B1	B2	H	Hc	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
DIN 8187 - 06B-2	3/8" x 7/32"	C3	15,6	20	14	17	5,3	1,5	0,201	221210022	M101660	351020003
DIN 8187 - 08B-2	1/2" x 5/16"	C3	21,2	20	14	17	7,2	2,2	0,237	221210016	M101662	351020003
DIN 8187 - 10B-2	5/8" x 3/8"	C3	25,6	20	14	17	9	2,6	0,267	221210017	M101663	351020003
DIN 8187 - 12B-2	3/4" x 7/16"	C5	30,4	28	15	20	10,9	2,4	0,342	221210018	M101664	351020005
DIN 8187 - 16B-2	1" x 17 mm	C9	47,8	38	20	27	15,8	3,5	0,948	221210019	M101666	351020009
DIN 8187 - 20B-2	1 1/4" x 3/4"	C12	54,7	60	22	30	18,2	4,2	1,39	221210020	M101667	351020012
DIN 8187 - 24B-2	1 1/2" x 1"	C12	72	60	25	35	23,6	5,5	1,425	221210021	M101668	351020012

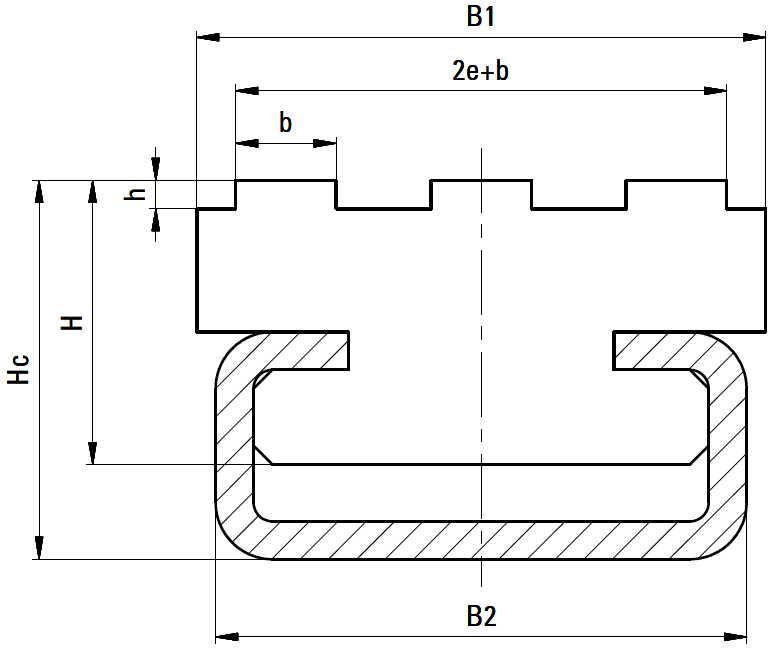

Ketten-Nr- DIN 8187	Kettenabmessung in Zoll	C-Profil	B1	B2	H	Hc	b	h	2e+b	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
06B-3	3/8" x 7/32"	C5	30	28	15	20	5,3	1,5	25,9	0,35	221210023	M101671	351020005
08B-3	1/2" x 5/16"	C5	34,9	28	15	20	7,1	2,2	34,9	0,379	221210024	M101672	351020005
10B-3	5/8" x 3/8"	C4	50	50	15	17	8,9	2,6	42,1	0,608	221210025	M101673	351020004
12B-3	3/4" x 7/16"	C4	49,7	50	18	20	10,7	2,4	49,7	0,767	221210026	M101674	351020004
16B-3	1" x 17 mm	C6	79,5	80	20	22	15,7	3,5	79,5	1,368	221210027	M101675	351020006
20B-3	1 1/4" x 3/4"	C6	91	80	20	22	18	4,2	91	1,46	221210028	M101676	351020006

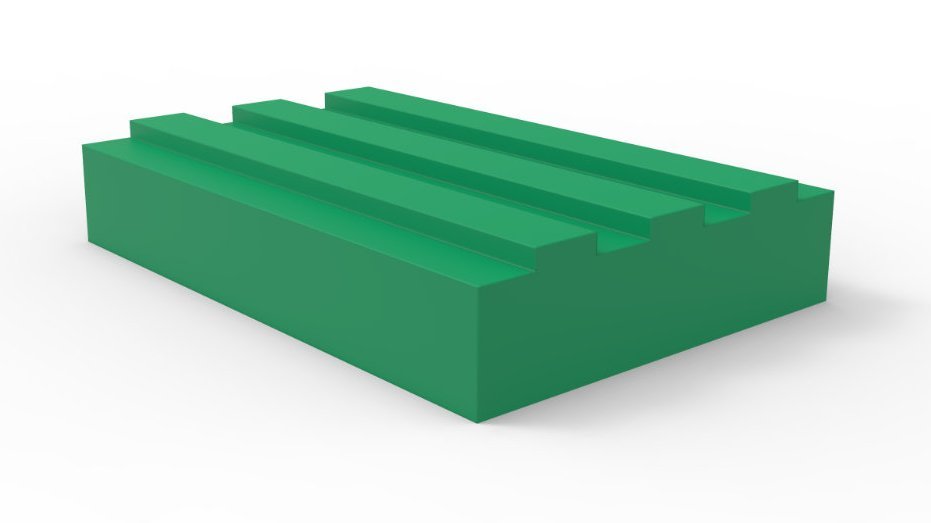

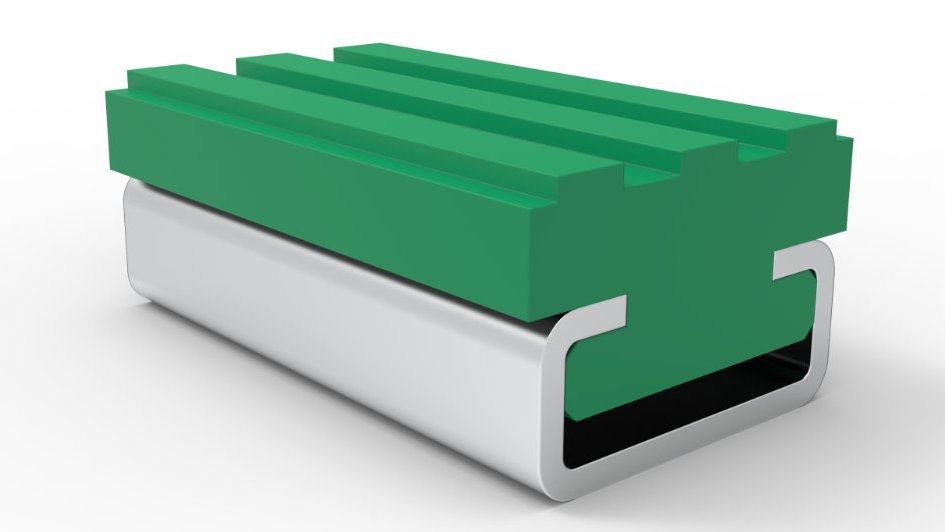

Bis 10B 3

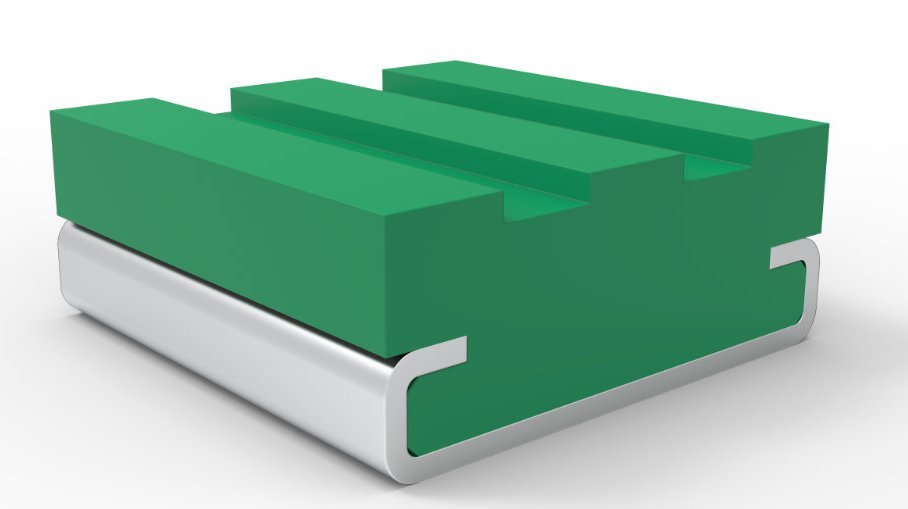

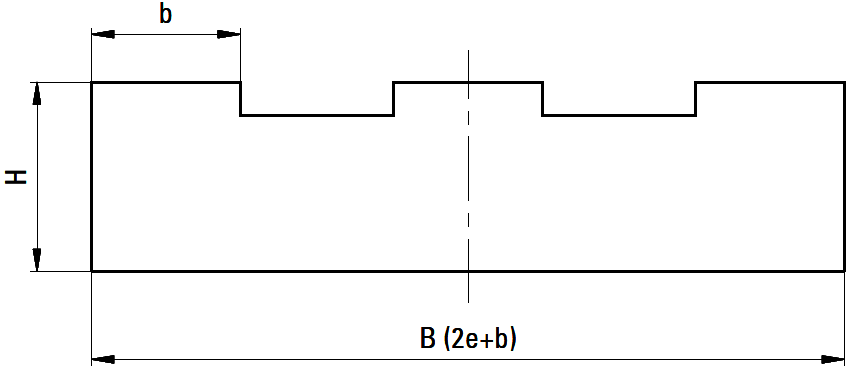

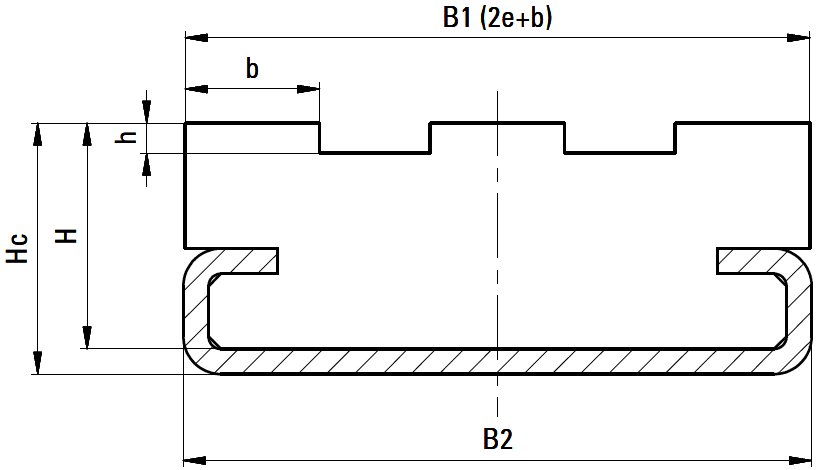

Ab 12 B3

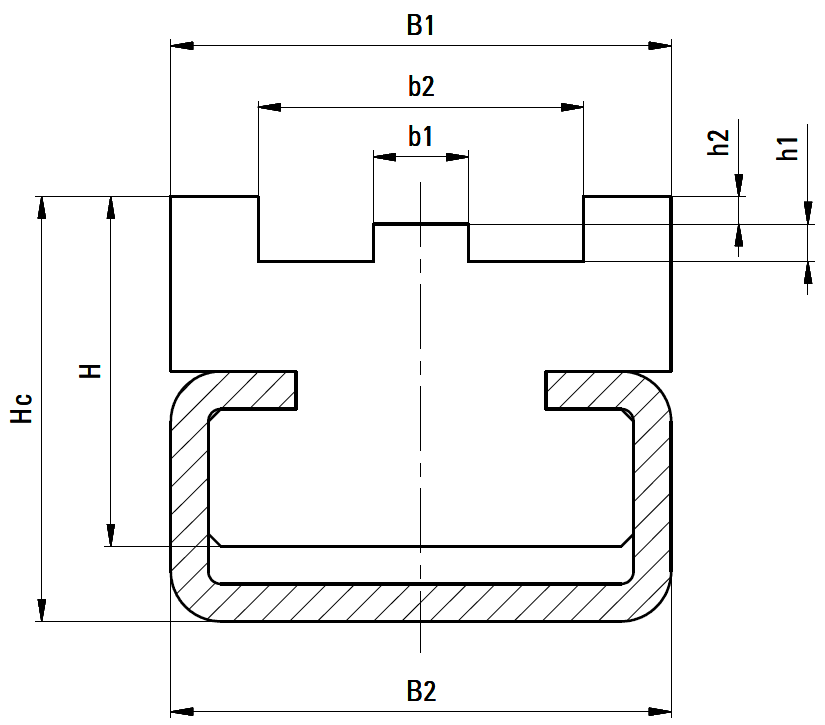

Ketten-Nr.	Kettenabmessung in Zoll	C-Profil	B1	B2	H	Hc	b1	b2	h1	h2	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
DIN 8187 - 06B-1	3/8" x 7/32"	C3	20	20	14	17	3,8	13	1,5	1,1	0,2	221310001	M101720	351020003
DIN 8187 - 083-1	1/2" x 3/16"	C3	20	20	14	17	3	12,4	1,6	1,4	0,772	221310002	M101722	351020003
DIN 8187 - 085-1	1/2" x 1/4"	C3	22	20	14	17	4,5	15,1	2,2	1,6	0,8	221310003	M101723	351020003
DIN 8187 - 08B-1	1/2" x 5/16"	C3	25	20	16	20	5,7	16,3	2,2	1,6	0,297	221310004	M101724	351020003
DIN 8187	5/8" x 1/4"	C3	25	20	16	20	4,1	16,1	2,6	2,1	0,89	221310005	M101725	351020003
DIN 8187 - 10B-1	5/8" x 3/8"	C5	28	28	16	20	7,4	19,2	2,6	2,1	0,294	221310006	M101726	351020005
DIN 8187 - 12B-1	3/4" x 7/16"	C5	30	28	18	22	9,2	21,8	2,4	2,8	0,357	221310007	M101727	351020005
DIN 8187 - 16B-1	1" x 17 mm	C9	42	38	25	30	15	35	3,5	3,3	0,681	221310008	M101728	351020009
DIN 8187 - 20B-1	1 1/4" x 3/4"	C9	50	38	30	35	16,8	40	4,2	4	0,901	221310009	M101729	351020009

Ketten Abmessung	C-Profil	B1	B2	H	Hc	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
3/8" x 5/32" + 1/2" x 3/16" (083-1)	C3	17	20	14	17	12	2,2	0,193	221310010	M101692	351020003

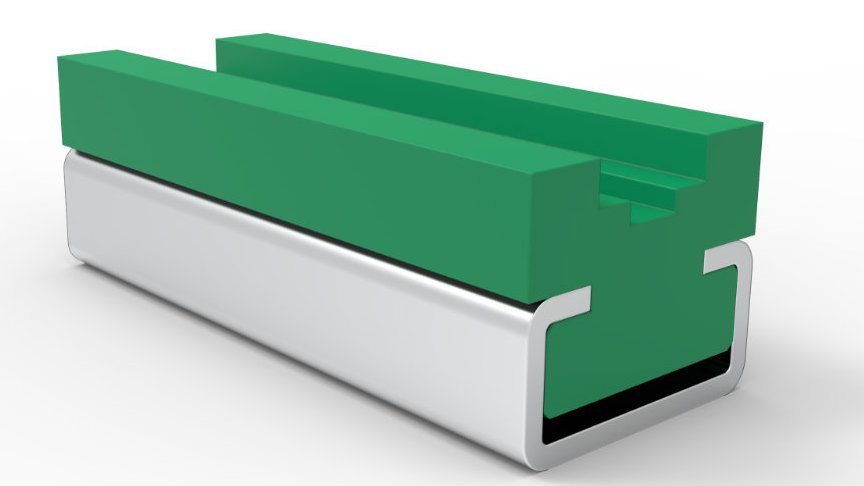

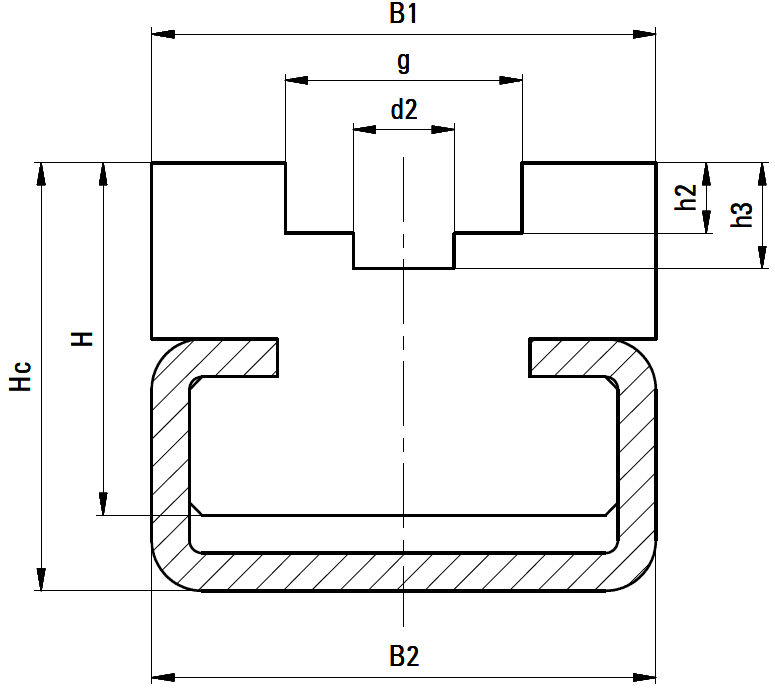

Ketten-Nr.	Kettenabmessung in Zoll	C-Profil	B1	B2	H	Hc	d2	g	h2	h3	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
DIN 8187	3/8" x 5/32"	C3	20	20	14	17	4	9,4	2,8	4,2	0,207	221310011	M101836	351020003
DIN 8187 - 06B-1	3/8" x 7/32"	C3	20	20	14	17	4	9,4	2,8	4,2	0,207	221310013	M101837	351020003
DIN 8187 - 083-1	1/2" x 3/16"	C3	20	20	14	17	5	10,8	2,3	3,8	0,207	221310015	M101838	351020003
DIN 8187 - 085-1	1/2" x 1/4"	C5	28	28	14	18	5	11,8	3,2	4,7	0,281	221310017	M101840	351020005
DIN 8187 - g=12,8mm	1/2" x 1/4"	C5	28	28	14	18	5	12,8	3,5	5	0,274	221310019	M101842	351020005
DIN 8187 - 08B-1	1/2" x 5/16"	C1	20	24	10	11	5	12,8	3,5	5	0,145	221310012	M101846	351020001
DIN 8187	5/8" x 1/4"	C5	24	28	12	18	6	15,4	3,6	5,2	0,193	221310021	M101849	351020005
DIN 8187 - 10B-1	5/8" x 3/8"	C5	24	28	12	18	6	15,4	3,6	5	0,194	221310014	M101850	351020005
DIN 8187 - 12B-1	3/4" x 7/16"	C5	24	28	12	18	7	17	3,9	5,7	0,18	221310016	M101851	351020005
DIN 8187 - 16B-1	1" x 17 mm	C9	33	38	20	30	10	24	8,4	10,6	0,391	221310018	M101852	351020009
DIN 8187 - 20B-1	1 1/4" x 3/4"	C12	60	60	25	35	11	28	10	12,2	0,973	221310020	M101853	351020012
DIN 8187 - 24B-1	1 1/2" x 1"	C12	60	60	30	40	16	36,6	13	16	1,34	221310022	M101854	351020012
DIN 8187 - 28B-1	1 3/4" x 31 mm	C12	65	60	38	45	17	40	16	18	1,552	221310023	M101855	351020012
DIN 8187 - 32B-1	2" x 31 mm	C12	70	60	38	45	20	44,6	16	20	1,557	221310024	M101856	351020012

Ketten-Nr.	Kettenabmessung in Zoll	C-Profil	B	Hm	b	Bm	hm	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
DIN 8187 - 06B-1	3/8" x 7/32"	C3	20	30,2	17	14,5	17	0,298	221310039	M101823	351020003
DIN 8187 - 08B-1	1/2" x 5/16"	C3	20	33,8	20	16,5	18	0,337	221310040	M101825	351020003
DIN 8187 - 10B-1	5/8" x 3/8"	C3	20	41,1	20	15,5	21	0,413	221310041	M101826	351020003
DIN 8187 - 12B-1	3/4" x 7/16"	C5	28	46,5	24	18,5	24	0,573	221310042	M101827	351020005
DIN 8187 - 16B-1	1" x 17 mm	C9	38	62	33	25	34	1,017	221310043	M101828	351020009

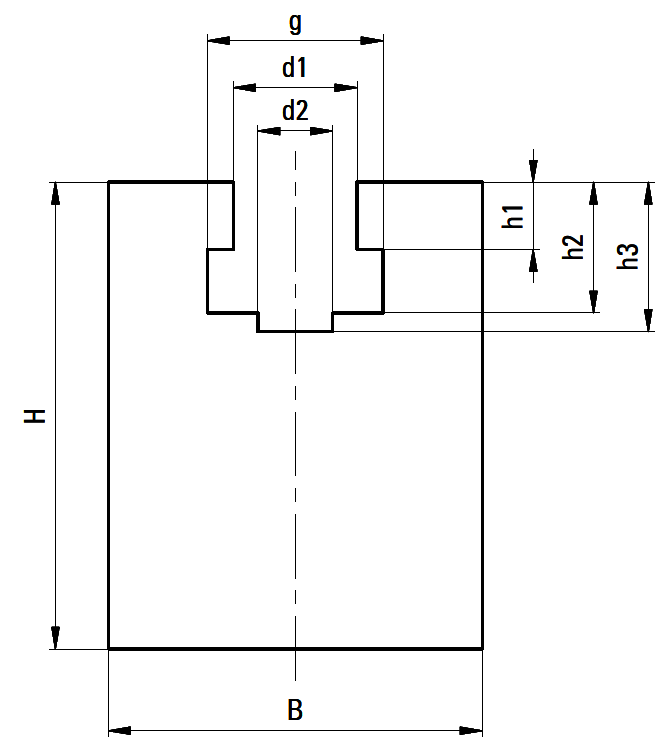

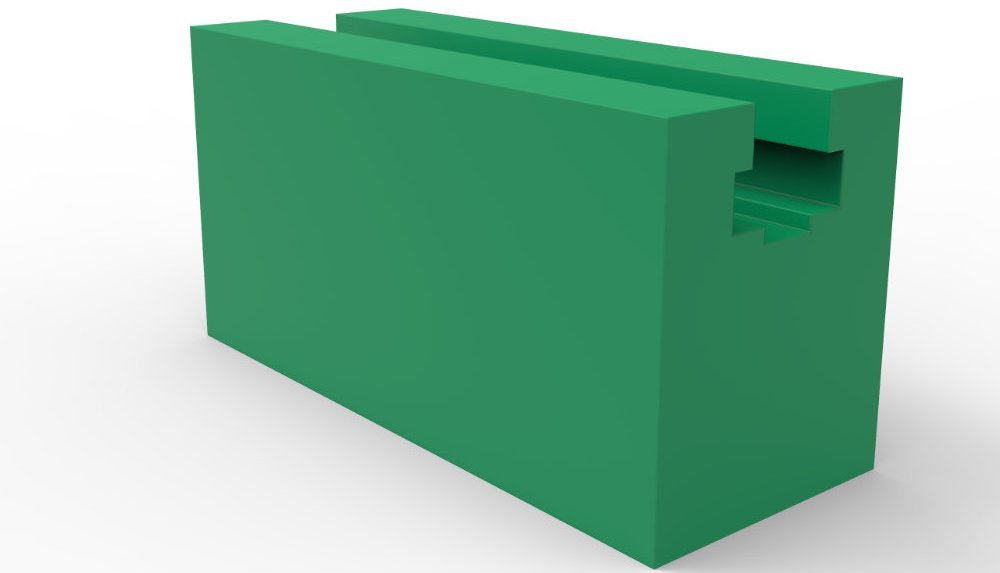

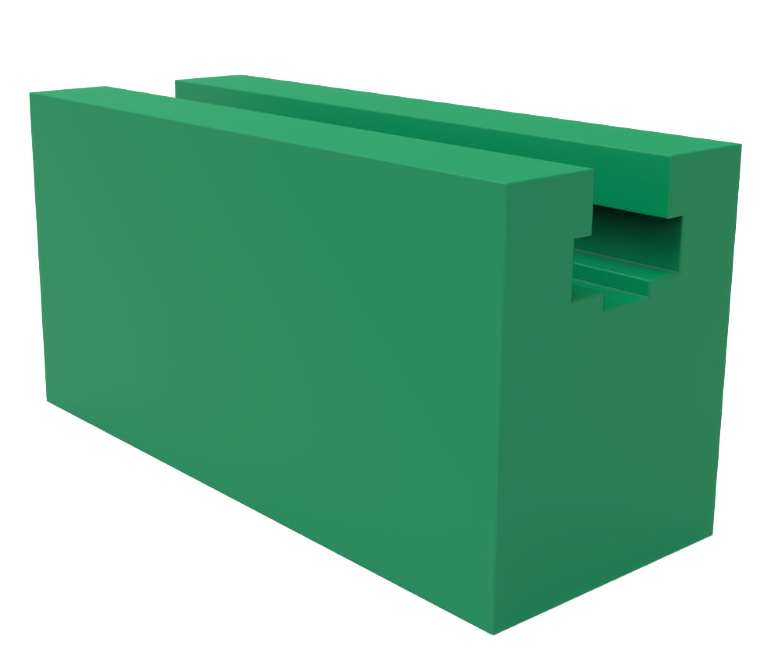

Ketten-Nr.	Kettenabmessung in Zoll	B	H	d1	d2	g	h1	h2	h3	Gewicht	Artikelnummer	Meta-Artikelnummer
DIN 8187	3/8" x 5/32"	20	25	6,6	4	9,4	3,6	7	8	0,419	221110026	M101771
DIN 8187 - 06B-1	3/8" x 7/32"	20	25	6,6	4	9,4	5,5	8,9	10	0,404	221110027	M101772
DIN 8187 - 083-1	1/2" x 3/16"	20	25	8	5	10,8	4,5	8	9,5	0,397	221110028	M101773
DIN 8187 - 085-1	1/2" x 1/4"	24	30	8	5	11,8	6,2	9,8	11,3	0,586	221110029	M101774
DIN 8187 - g=12,8mm	1/2" x 1/4"	24	30	8,8	5	12,8	6,2	10,2	11,7	0,576	221110030	M101789
DIN 8187 - 08B-1	1/2" x 5/16"	24	30	8,9	5	12,8	7,4	11,5	13	0,564	221110031	M101775
DIN 8187	5/8" x 1/4"	30	30	10,6	6	15,4	6,2	10,2	11,6	0,719	221110032	M101776
DIN 8187 - 10B-1	5/8" x 3/8"	30	35	10,6	6	15,4	9,3	13,5	14,9	0,831	221110033	M101777
DIN 8187 - 12B-1	3/4" x 7/16"	40	35	12,4	7	17	11,3	15,9	17,5	1,103	221110034	M101778
DIN 8187 - 16B-1	1" x 17 mm	40	45	16,4	10	24	16	25,7	27,7	1,27	221110035	M101780
DIN 8187 - 20B-1	1 1/4" x 3/4"	50	50	20	11	28	18	29,5	31,7	1,712	221110036	M101781
DIN 8187 - 24B-1	1 1/2" x 1"	60	60	27	16	36,6	24	38,2	41,2	2,49	221110037	M101782
DIN 8187 - 28B-1	1 3/4" x 31 mm	60	70	30	17	41	30	47	49	2,473	221110038	M101784
DIN 8187 - 32B-1	2" x 31 mm	70	75	31	19	44,6	30	47,3	50	3,264	221110039	M101785

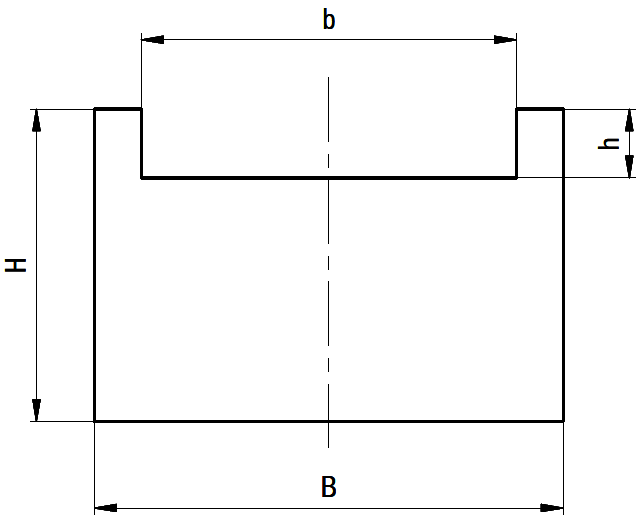

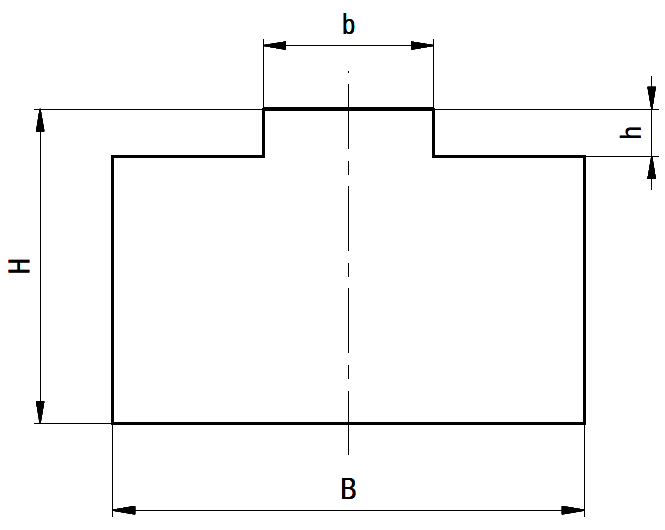

Ketten-Nr.	Kettenabmessung in Zoll	B	H	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer
DIN 8187 - 06B-1	3/8" x 7/32"	15	10	5,4	1,5	0,125	221010002	M101554
DIN 8187 - 083-1	1/2" x 3/16"	15	10	4,5	1,5	0,125	221010003	M101555
DIN 8187 - 085-1	1/2" x 1/4"	20	10	6,2	2,2	0,16	221010004	M101556
DIN 8187 - 08B-1	1/2" x 5/16"	20	10	7,4	2,2	0,16	221010005	M101559
DIN 8187 - 08B-1	1/2" x 5/16"	20	15	7,4	2,2	0,254	221010006	M101560
DIN 8187 - 08B-1	1/2" x 5/16"	20	20	7,4	2,2	0,349	221010007	M101607
DIN 8187 - 08B-1	1/2" x 5/16"	20	30	7,4	2,2	0,534	221010008	M101609
DIN 8187	5/8" x 1/4"	20	10	6,2	2,6	0,155	221010009	M101610
DIN 8187 - 10B-1	5/8 x 3/8"	20	10	9,3	2,6	0,155	221010010	M101611
DIN 8187 - 10B-1	5/8 x 3/8"	20	15	9,3	2,6	0,25	221010011	M101612
DIN 8187 - 10B-1	5/8 x 3/8"	20	20	9,3	2,6	0,349	221010012	M101613
DIN 8187 - 10B-1	5/8 x 3/8"	20	30	9,3	2,6	0,541	221010013	M101614
DIN 8187 - 12B-1	3/4" x 7/16"	25	10	11,3	2,4	0,205	221010014	M101615
DIN 8187 - 12B-1	3/4" x 7/16"	25	15	11,3	2,4	0,319	221010015	M101616
DIN 8187 - 12B-1	3/4" x 7/16"	25	20	11,3	2,4	0,434	221010016	M101617
DIN 8187 - 12B-1	3/4" x 7/16"	25	30	11,3	2,4	0,676	221010017	M101618
DIN 8187 - 16B-1	1" x 17 mm	40	15	16	3,5	0,484	221010018	M101619
DIN 8187 - 16B-1	1" x 17 mm	40	20	16	3,5	0,674	221010019	M101620
DIN 8187 - 16B-1	1" x 17 mm	40	30	16	3,5	1,038	221010020	M101621
DIN 8187 - 20B-1	1 1/4" x 3/4"	45	15	18	4,2	0,504	221010021	M101622
DIN 8187 - 24B-1	1 1/2" x 1"	60	15	24	5,5	0,664	221010022	M101623
DIN 8187 - 28B-1	1 3/4" x 31 mm	75	20	30	6,8	1,123	221010023	M101624
DIN 8187 - 32B-1	2" x 31 mm	80	20	30	7,7	1,133	221010024	M101625

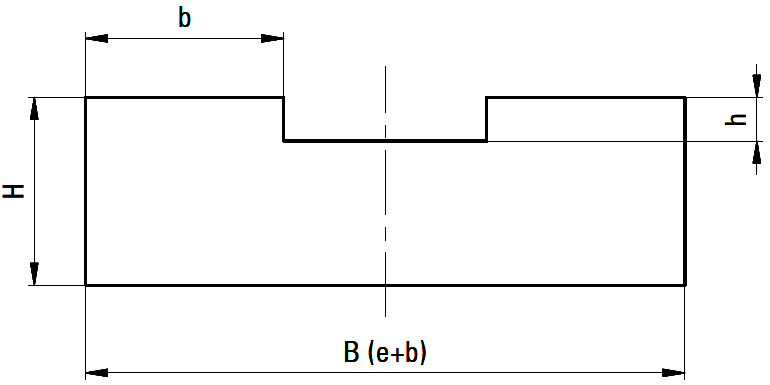

Ketten-Nr.	Kettenabmessung in Zoll	B	H	b	h	e+b	Gewicht	Artikelnummer	Meta-Artikelnummer
DIN 8187 - 06B-2	3/8" x 7/32"	25	10	5,3	1,5	15,6	0,212	221010025	M101589
DIN 8187 - 08B-2	1/2" x 5/16"	35	10	7,2	2,2	21,2	0,287	221010026	M101590
DIN 8187 - 08B-2	1/2" x 5/16"	35	15	7,2	2,2	21,2	0,616	221010027	M101591
DIN 8187 - 08B-2	1/2" x 5/16"	35	20	7,2	2,2	21,2	0,91	221010028	M101592
DIN 8187 - 08B-2	1/2" x 5/16"	35	30	7,2	2,2	21,2	0,945	221010029	M101594
DIN 8187 - 10B-2	5/8" x 3/8"	40	10	9	2,6	25,6	0,327	221010030	M101595
DIN 8187 - 12B-2	3/4" x 7/16"	45	15	10,9	2,4	30,4	0,595	221010031	M101596
DIN 8187 - 12B-2	3/4" x 7/16"	45	10	10,9	2,4	30,4	0,374	221010032	M101597
DIN 8187 - 16B-2	1" x 17 mm	47,8	15	15,8	3,5	47,8	0,629	221010033	M101598
DIN 8187 - 20B-2	1 1/4" x 3/4"	54,7	15	18,2	4,2	54,7	0,724	221010034	M101599
DIN 8187 - 24B-2	1 1/2" x 1"	72	20	23,6	5,5	72	1,248	221010035	M101600
DIN 8187 - 28B-2	1 3/4" x 31 mm	88,4	25	28,8	6,8	88,4	1,921	221010036	M101601
DIN 8187 - 32B-2	2" x 31 mm	87,4	30	28,8	7,7	87,4	2,31	221010037	M101602

Bis 12B 2

Ab 16 B2

Ketten-Nr. DIN 8187	Kettenabmessung in Zoll	B	H	b	h	2e+b	Gewicht	Artikelnummer	Meta-Artikelnummer
06B-3	3/8" x 7/32"	35	10	5,3	1,5	25,9	0,304	221010038	M101669
08B-3	1/2" x 5/16"	45	10	7,1	2,2	34,9	0,374	221010039	M101670
10B-3	5/8" x 3/8"	55	10	8,9	2,6	42,1	0,452	221010040	M101677
12B-3	3/4" x 7/16"	60	15	10,7	2,4	49,7	0,78	221010041	M101678
16B-3	1" x 17 mm	79,5	20	15,7	3,5	79,5	1,418	221010042	M101681
20B-3	1 1/4" x 3/4"	91	20	18	4,2	91	1,598	221010043	M101685
24B-3	1 1/2" x 1"	120	25	23,4	5,5	120	2,617	221010044	M101686

Bis 12B 3

Ab 16B 3

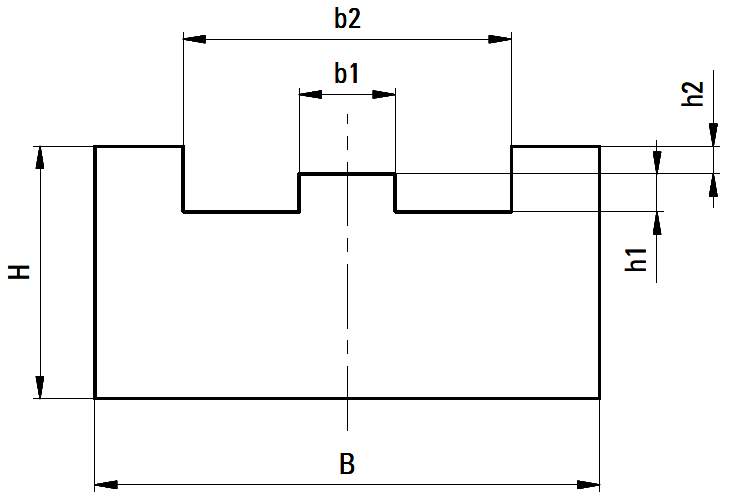

Ketten-Nr.	Kettenabmessung in Zoll	B	H	b1	b2	h1	h2	Gewicht	Artikelnummer	Meta-Artikelnummer
DIN 8187 - 06B-1	3/8" x 7/32"	20	10	3,8	13	1,5	1,1	0,16	221110001	M101697
DIN 8187 - 083-1	1/2" x 3/16"	20	10	3	12,4	1,6	1,4	0,188	221110002	M101699
DIN 8187 - 085-1	1/2" x 1/4"	22	10	4,5	15,1	2,2	1,6	0,207	221110003	M101700
DIN 8187 - 08B-1	1/2" x 5/16"	25	15	5,7	16,3	2,2	1,6	0,312	221110004	M101701
DIN 8187	5/8" x 1/4"	25	15	4,1	16,1	2,6	2,1	0,334	221110005	M101703
DIN 8187 - 10B-1	5/8" x 3/8"	28	15	7,4	19,2	2,6	2,1	0,352	221110006	M101705
DIN 8187 - 12B-1	3/4" x 7/16"	30	20	9,2	21,8	2,4	2,8	0,467	221110007	M101706
DIN 8187 - 16B-1	1" x 17 mm	42	25	15	35	3,5	3,3	0,83	221110008	M101707
DIN 8187 - 20B-1	1 1/4" x 3/4"	50	25	16,8	40	4,2	4	0,933	221110009	M101708

Ketten-Nr.	Kettenabmessung in Zoll	B	H	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer
DIN 8187	3/8" x 5/32"	15	10	12	2,2	0,119	221110010	M101693
DIN 8187 - 083-1	1/2" x 3/16"	15	10	12	2,2	0,119	221110011	M101695

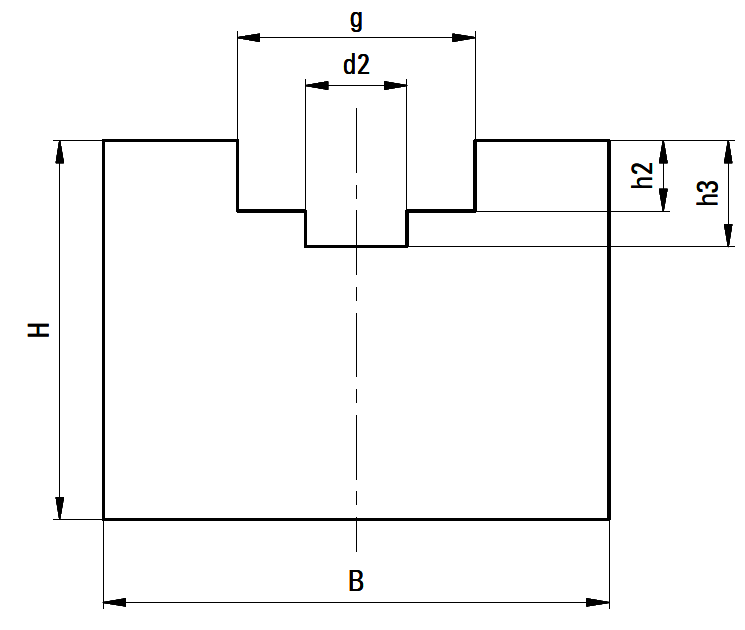

Ketten-Nr.	Kettenabmessung in Zoll	B	H	d2	g	h2	h3	Gewicht	Artikelnummer	Meta-Artikelnummer
DIN 8187	3/8" x 5/32"	20	15	4	9,4	2,8	4,2	0,262	221110012	M101698
DIN 8187 - 06B-1	3/8" x 7/32"	20	15	4	9,4	2,8	4,2	0,262	221110013	M101704
DIN 8187 - 083-1	1/2" x 3/16"	20	15	5	10,8	2,3	3,8	0,254	221110014	M101709
DIN 8187 - g=12,8mm	1/2" x 1/4"	25	15	5	12,8	3,5	5	0,307	221110015	M101710
DIN 8187 - 08B-1	1/2" x 5/16"	25	15	5	12,8	3,5	5	0,307	221110016	M101711
DIN 8187	5/8" x 1/4"	25	15	6	15,4	3,6	5,2	0,294	221110017	M101712
DIN 8187 - 085-1	1/2 x 1/4"	20	15	5	11,8	3,2	4,7	0,242	221110018	M101713
DIN 8187 - 10B-1	5/8" x 3/8"	25	15	6	15,4	3,6	5	0,294	221110019	M101714
DIN 8187 - 12B-1	3/4" x 7/16"	25	20	7	17	3,9	5,7	0,402	221110020	M101715
DIN 8187 - 16B-1	1" x 17 mm	33	25	10	24	8,4	10,6	0,609	221110021	M101716
DIN 8187 - 20B-1	1 1/4" x 3/4"	55	25	11	28	10	12,2	1,028	221110022	M101717
DIN 8187 - 24B-1	1 1/2" x 1"	60	30	16	36,6	13	16	1,225	221110023	M101718
DIN 8187 - 28B-1	1 3/4" x 31 mm	65	30	17	40	16	18	1,225	221110024	M101719
DIN 8187 - 32B-1	2" x 31 mm	70	30	20	44,6	16	20	1,254	221110025	M101721

Nach oben

Name	Zweck	Ablauf	Typ	Anbieter
_pk_ses	Kurzzeitiges Cookie, um vorübergehende Daten des Besuchs zu speichern.	Session	HTML	Matomo
_pk_id	Wird verwendet, um ein paar Details über den Benutzer wie die eindeutige Besucher-ID zu speichern.	1 Jahr	HTML	Matomo

Standardkettenführungen und Gleitprofile für Rollenketten

(zerspante Profile)

Standardkettenführungen und Gleitprofile für Rollenketten

Typ CK

Typ CKG

Typ CKG 14 H

Typ CKG 15V

Typ CT

Typ CT Duplex

Typ CT Triplex

Typ CTS

Typ CTU

Typ CU

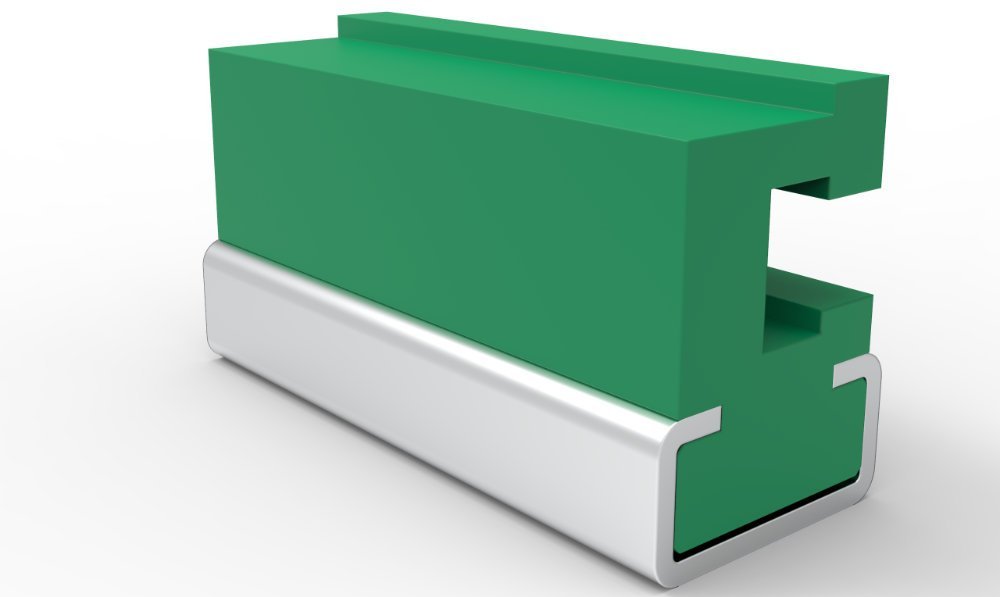

Typ ETA

Typ K

Typ T

Typ T Duplex

Typ T Triplex

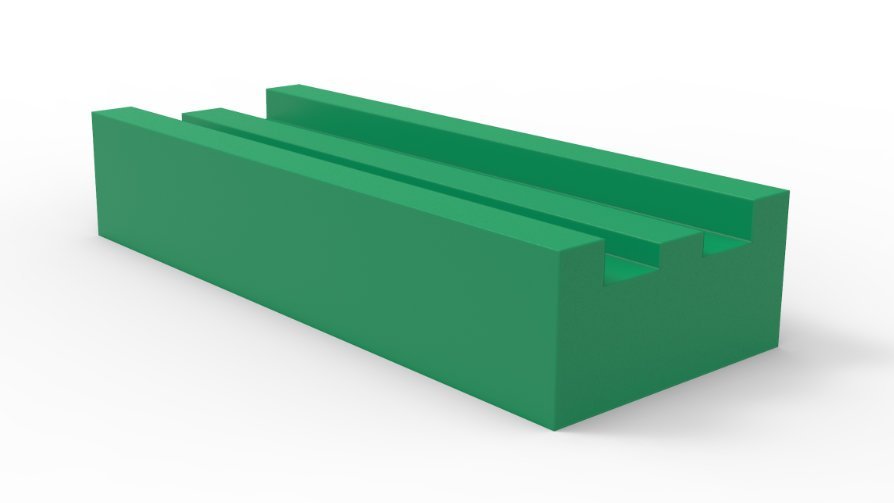

Typ TS

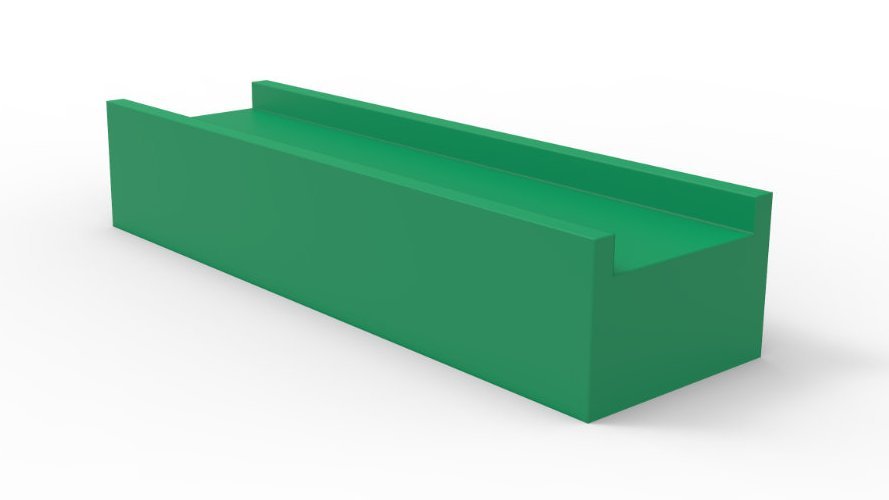

Typ TU

Typ U
