Kettenführungen und Gleitprofile

Kettenführungen und Gleitprofile

Typ FK

Riementyp	B	H	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer
25/TK5	28	10	6	3,5	0,253	231010021	M102258
32/TK5	35	10	6	3,5	0,32	231010022	M102259
32/TK10*	35	12	9,5	4	0,372	231010023	M102260
50/TK10*	55	12	9,5	4	0,602	231010024	M102261
75/TK10	80	15	13	5	1,098	231010025	M102262
100/TK 10	105	15	13	5	1,458	231010026	M102263

Typ FKC

Riementyp	C-Profil	B1	B2	H	Hc	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
25/TK 5	C5	28	28	12	18	6	3,5	0,262	231110029	M102264	351020005
32/TK 5	C5	35	28	12	18	6	3,5	0,303	231110030	M102265	351020005
32/TK10*	C5	35	28	12	18	9,5	4	0,288	231110031	M102267	351020005
50/TK10*	C4	55	50	15	18	9,5	4	0,677	231110032	M102268	351020004
75/TK10	C6	80	80	15	18	13	5	1,048	231110033	M102269	351020006
100/TK10	C6	105	80	15	18	13	5	1,24	231110034	M102270	351020006

Typ FR

Riementyp	B	H	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer
25/T5	35	10	26	1,8	0,291	231010014	M102244
32/T5	45	12	33	1,8	0,461	231010015	M102245
25/T10	35	12	26	3,8	0,308	231010016	M102246
32/T10	45	12	33	3,8	0,398	231010017	M102247
50/T10	65	15	51	3,8	0,75	231010018	M102248
75/T10	90	15	76	3,8	1,019	231010019	M102249
100/T10	115	18	101	3,8	1,619	231010020	M102250

Typ FRC

Riementyp	C-Profil	B1	B2	H	Hc	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
25/T5	C5	35	28	12	18	26	1,8	0,274	231110022	M102251	351020005
32/T5	C5	45	28	12	18	33	1,8	0,319	231110023	M102252	351020005
25/T10	C5	35	28	15	20	26	3,8	0,314	231110024	M102253	351020005
32/T10	C5	45	28	15	20	33	3,8	0,365	231110025	M102254	351020005
50/T10	C4	65	50	18	20	51	3,8	0,768	231110026	M102255	351020004
75/T10	C6	90	80	18	20	76	3,8	1,147	231110027	M102256	351020006
100/T10	C6	115	80	18	20	101	3,8	1,296	231110028	M102257	351020006

Typ KR

Riementyp/bxh	B	H	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer
8 x 5	20	10	6	3,5	0,165	231010005	M101984
10 x 6	20	10	7,2	4,5	0,155	231010006	M101985
13 x 8	20	12	9,2	6	0,162	231010007	M101986
17 x 11	30	15	11,5	8	0,317	231010008	M101997
20 x 12,5	30	20	13,5	9	0,424	231010009	M101998
22 x 14	35	20	14,5	10,5	0,477	231010010	M102000
25 x 16	40	25	16,5	12	0,701	231010011	M102001
32 x 20	50	30	21	16	1,008	231010012	M102002
40 x 25	60	35	26	21	1,395	231010013	M102003

Typ KRC

Riementyp/bxh	C-Profil	B1	B2	H	Hc	b	h	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profile)
8x5	C3	20	20	10	15	6	3,5	0,135	231110013	M102005	351020003
10x6	C3	20	20	15	18	7,2	4,5	0,21	231110014	M102007	351020003
13x8	C5	25	28	18	22	9,2	6	0,324	231110015	M102009	351020005
17x11	C5	30	28	18	24	11,5	8	0,317	231110016	M102010	351020005
20x12,5	C5	30	28	18	24	13,5	9	0,292	231110017	M102011	351020005
22x14	C9	35	38	25	30	14,5	10,5	0,611	231110018	M102012	351020009
25x16	C9	40	38	25	32	16,5	12	0,611	231110019	M102013	351020009
32x20	C12	60	60	35	40	21	16	1,495	231110020	M102014	351020012
40x25	C12	60	60	35	40	26	21	1,2	231110021	M102015	351020012

Typ RR

Riementyp/Ø	B	H	h	r	Gewicht	Artikelnummer	Meta-Artikelnummer
5	20	10	3	3	0,172	231010027	M102306
6,3	20	10	4	4	0,165	231010028	M102307
8	20	12	5	5	0,187	231010029	M102308
9,5	25	15	6	6	0,297	231010030	M102309
12,5	28	20	8	7	0,482	231010031	M102310
15	33	25	10	9	0,704	231010032	M102311
18	38	25	12	10	0,786	231010033	M102312

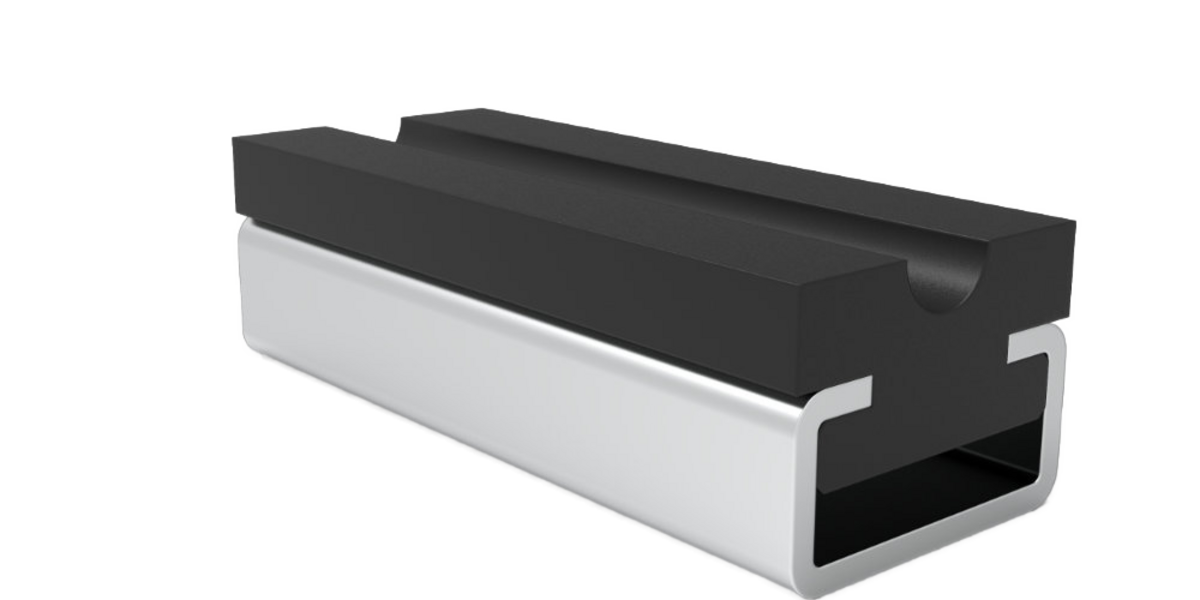

Typ RRC

Riementyp/Ø	C-Profil	B1	B2	H	Hc	h	r	Gewicht	Artikelnummer	Meta-Artikelnummer	Artikelnummer (C-Profil)
5	C3	20	20	10	15	3	3	0,145	231110035	M102317	351020003
6,3	C3	20	20	15	18	4	4	0,222	231110036	M102318	351020003
8	C3	20	20	15	18	5	5	0,145	231110037	M102319	351020003
9,5	C5	25	28	15	20	6	6	0,259	231110038	M102321	351020005
12,5	C5	28	28	15	20	8	7	0,264	231110039	M102322	351020005
15	C9	33	38	20	25	10	9	0,469	231110040	M102323	351020009
18	C9	38	38	20	25	12	10	0,452	231110041	M102324	351020009
